Qué cable usar, por qué usarlo y qué errores pueden destruir un sistema solar

---

⚡ Particularidades eléctricas de los sistemas fotovoltaicos

Antes de ver tipos de cables, es importante entender por qué no cualquier conductor sirve para solar.

Los sistemas fotovoltaicos presentan condiciones únicas:

• Corriente directa (DC) continua
• Voltajes elevados (150–1,000 V DC)
• Exposición permanente a sol y calor
• Instalación en exteriores y techos
• Presencia de humedad y UV
• Posibles corrientes inversas entre strings

👉 Esto exige cables con aislamientos especiales, alta resistencia térmica y certificaciones específicas.

---

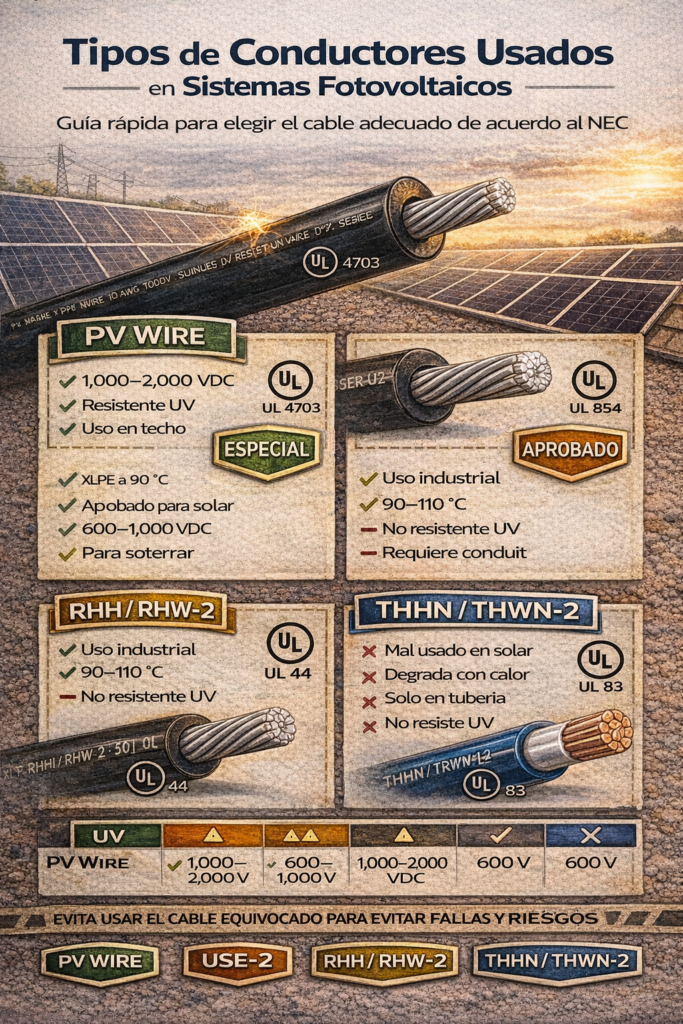

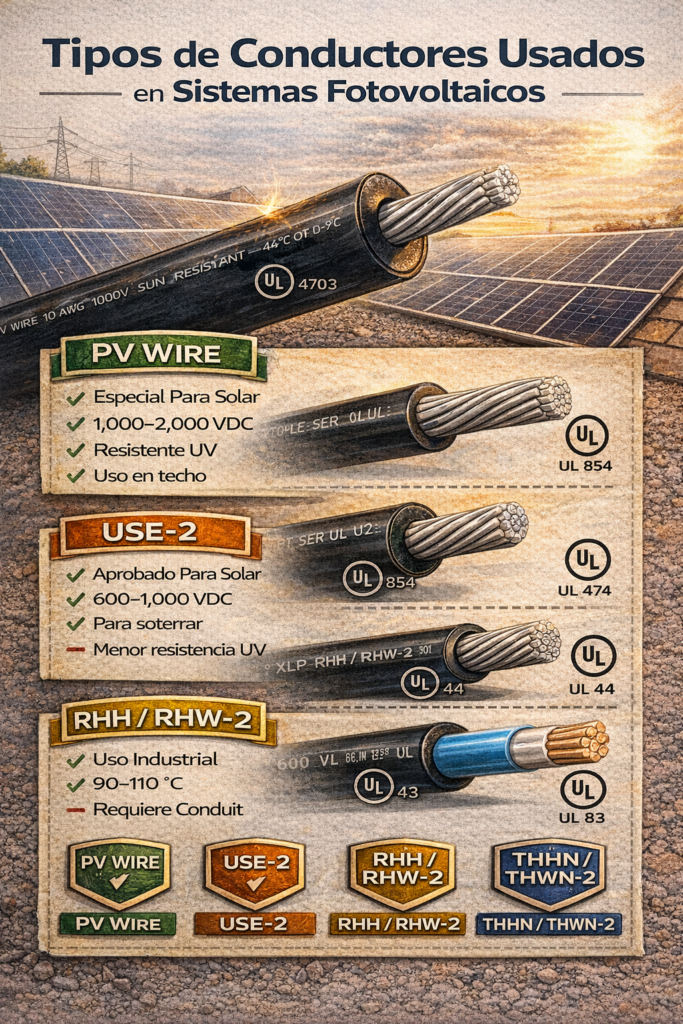

🧩 Principales tipos de conductores en sistemas solares

---

1️⃣ PV Wire

El estándar moderno para cableado fotovoltaico

El PV Wire fue diseñado específicamente para sistemas fotovoltaicos.

🔹 Características técnicas:

• Aislamiento XLPE
• Rating térmico: 90 °C húmedo / 90–120 °C seco
• Voltaje típico: 1,000 V o 2,000 V DC
• Resistente a rayos UV
• Resistente a humedad
• Uso directo en exteriores
• Apto para canalización o libre

---

🔐 Certificaciones típicas:

• UL 4703
• NEC 690.31
• NEC 310

---

🛡️ Ventajas reales:

• Máxima durabilidad en techo
• No requiere conduit en tramos cortos
• Alta resistencia térmica
• Larga vida útil

---

⚠️ Limitaciones:

• Más costoso
• Más rígido que THHN

---

📘 PV Wire es la referencia de oro para cableado solar moderno.

---

2️⃣ USE-2

El antecesor directo del PV Wire

USE-2 (Underground Service Entrance) fue uno de los primeros cables aprobados para solar.

---

🔹 Características técnicas:

• Aislamiento XLPE
• Rating térmico: 90 °C húmedo y seco
• Voltaje: hasta 600–1,000 V DC
• Resistente a humedad
• Uso directo enterrado
• Apto para exteriores

---

🔐 Certificaciones:

• UL 854
• NEC 310
• NEC 690

---

🛡️ Ventajas:

• Robusto
• Económico
• Aprobado para solar

---

⚠️ Limitaciones:

• Menor resistencia UV que PV Wire
• Está siendo reemplazado gradualmente

---

📘 USE-2 aún es válido, pero PV Wire es superior.

---

3️⃣ RHH / RHW-2

Cable de potencia para ambientes calientes y húmedos

RHH y RHW-2 son conductores de uso industrial que sí pueden usarse en solar, bajo condiciones específicas.

---

🔹 Características técnicas:

• Aislamiento termofijo
• Rating térmico:
  • RHH → 90 °C seco
  • RHW-2 → 90 °C húmedo
• Voltaje: 600 V
• Apto para canalización
• Buena resistencia térmica

---

🔐 Certificaciones:

• UL 44
• NEC 310

---

🛡️ Ventajas:

• Excelente desempeño térmico
• Muy usado en canalizaciones
• Robusto y duradero

---

⚠️ Limitaciones:

• No apto para exposición directa UV
• Requiere conduit en exteriores
• Menor voltaje nominal que PV Wire

---

📘 RHH/RHW-2 es ideal dentro de tuberías.

---

4️⃣ THHN / THWN-2

El cable más mal utilizado en sistemas solares

THHN es probablemente el conductor más usado incorrectamente en instalaciones solares.

---

🔹 Características técnicas:

• Aislamiento PVC + nylon
• Rating térmico:
  • THHN → 90 °C seco
  • THWN-2 → 90 °C húmedo
• Voltaje: 600 V
• Apto para canalización

---

🔐 Certificaciones:

• UL 83
• NEC 310

---

🛡️ Ventajas:

• Económico
• Fácil de conseguir
• Flexible

---

⚠️ Limitaciones críticas:

• No resistente UV
• No aprobado para uso directo en techos
• Degrada rápidamente con calor
• Requiere canalización completa

---

📘 THHN solo es aceptable dentro de tuberías y con correcciones térmicas.

---

⚠️ Comparación técnica rápida

Tipo de cable	UV	Exterior directo	90 °C	Solar aprobado	Voltaje
PV Wire	✅	✅	✅	✅	1,000–2,000 V
USE-2	⚠️	⚠️	✅	✅	600–1,000 V
RHH / RHW-2	❌	❌	✅	⚠️	600 V
THHN / THWN-2	❌	❌	⚠️	❌	600 V

---

📜 Requisitos NEC clave

• NEC 690.31(C)
  Conductores en circuitos fotovoltaicos deben ser:
  • Resistentes UV
  • Aprobados para exteriores
  • Adecuados para DC
• NEC 310
  Define:
  • Ampacidad
  • Ratings térmicos
  • Tipos de aislamiento

---

⚠️ Errores comunes (muy frecuentes)

• Usar THHN expuesto al sol
• Usar cable no listado UL
• Mezclar tipos de aislamiento
• No respetar voltaje nominal
• Ignorar rating térmico real

👉 Estos errores son responsables de la mayoría de fallas de cableado solar.

---

✅ Mejores prácticas profesionales

• Usar PV Wire en techos
• Usar RHH/RHW-2 en tuberías
• Evitar THHN en exteriores
• Comprar cables listados UL
• Verificar voltaje DC máximo del string
• Pensar en temperatura real del techo

---

🌞 Conclusión educativa

En sistemas fotovoltaicos:

🔌 El conductor correcto es tan importante como el panel correcto.

Elegir bien el cable:

• Reduce riesgos
• Aumenta eficiencia
• Cumple con código
• Protege la inversión
