El inversor solar es el componente encargado de transformar la energía eléctrica generada por los paneles solares en una forma compatible con los sistemas eléctricos residenciales.
Pero su función va mucho más allá de una simple conversión: el inversor toma decisiones en tiempo real, protege el sistema y coordina todos los componentes.

En sistemas modernos, el inversor es el centro de control energético.

¿Qué hace realmente un inversor solar?

Los paneles solares generan corriente directa (DC), un tipo de electricidad que:

• Fluya en una sola dirección
• No es compatible directamente con los electrodomésticos del hogar

El inversor convierte esa energía DC en corriente alterna (AC), que:

• Cambia de dirección 60 veces por segundo (60 Hz)
• Opera típicamente a 120/240 V en sistemas residenciales

Pero además, el inversor:

• Supervisa voltajes y corrientes
• Detecta fallas
• Optimiza el punto de operación de los paneles
• Decide de dónde viene y hacia dónde va la energía

El inversor no solo convierte energía: la administra.

Funciones principales del inversor (explicadas en detalle)

1⃣ Conversión DC → AC (Función eléctrica fundamental)

La conversión DC–AC se realiza mediante electrónica de potencia avanzada (transistores IGBT o MOSFET), que crean una onda AC estable y sincronizada.

Un buen inversor:

• Produce una onda senoidal pura
• Mantiene voltaje y frecuencia estables
• Reduce distorsión armónica (THD)

Esto protege:

• Motores
• Equipos electrónicos
• Electrodomésticos sensibles

2⃣ Gestión inteligente del flujo de energía

El inversor decide, en fracciones de segundo, cómo usar la energía disponible.

En un sistema híbrido, el inversor puede:

• Alimentar cargas directamente desde los paneles
• Cargar baterías
• Descargar baterías
• Usar la red como respaldo
• Priorizar cargas críticas

Todo esto se basa en:

• Producción solar
• Estado de carga de la batería (SOC)
• Demanda del hogar
• Programación del usuario

Aquí es donde el inversor se convierte en un gestor energético.

3⃣ Integración con baterías

En sistemas con almacenamiento, el inversor:

• Coordina carga y descarga
• Respeta límites del BMS
• Mantiene voltajes seguros
• Evita sobrecargas

Una mala configuración puede:

• Reducir ciclos de la batería
• Provocar desconexiones
• Dañar el banco de baterías

Por eso la compatibilidad inversor–batería es crítica.

4⃣ Protección eléctrica activa

El inversor monitorea continuamente:

• Sobretensión DC y AC
• Sobrecorriente
• Cortocircuitos
• Fallas a tierra
• Sobretemperatura interna

Si detecta una anomalía:
Se desconecta automáticamente para evitar daños o riesgos.

Esta función reemplaza múltiples protecciones tradicionales, pero NO las elimina.

Tipos de inversores solares (con explicación profunda)

Inversor String

Conecta varios paneles en serie a una sola entrada MPPT.

Ventajas:

• Diseño simple
• Menor costo
• Fácil mantenimiento

Limitaciones:

• Sombra en un panel afecta el string completo
• Menor granularidad de control

Ideal para techos sin sombras y geometría simple.

Inversor Híbrido

Diseñado para manejar:

• Paneles solares
• Baterías
• Red eléctrica
• Cargas críticas

Ventajas:

• Respaldo en apagones
• Flexibilidad energética
• Gestión avanzada

Limitaciones:

• Mayor costo
• Configuración más compleja

Muy común en Puerto Rico por la necesidad de respaldo.

Microinversores

Cada panel tiene su propio inversor.

Ventajas:

• Máxima optimización individual
• Excelente desempeño con sombras
• Alta modularidad

Limitaciones:

• Mayor costo inicial
• Más componentes electrónicos en el techo

Ideal para techos complejos o parcialmente sombreados.

Certificaciones y estándares (explicados)

Un inversor NO debe instalarse si no cumple normas reconocidas.

UL 1741

Evalúa:

• Seguridad eléctrica
• Protección interna
• Comportamiento ante fallas

UL 1741 SA / SB

Verifica que el inversor:

• Se desconecte correctamente de la red
• No genere condiciones peligrosas
• Cumpla con requisitos de interconexión

IEEE 1547

Define cómo un inversor interactúa con la red pública:

• Frecuencia
• Voltaje
• Reconexión segura

Estas normas protegen:

• Al usuario
• A la red eléctrica
• A los técnicos

Seguridad asociada a inversores solares

Riesgos comunes cuando no se respetan normas:

• Sobrecalentamiento
• Desconexiones frecuentes
• Daños en baterías
• Riesgo eléctrico

Buenas prácticas:

• Ubicar el inversor en área ventilada
• Evitar exposición directa al sol
• Respetar espacios de disipación
• Usar protecciones DC y AC externas

Conclusión educativa

El inversor es el punto de inteligencia del sistema fotovoltaico.
Un buen inversor:

• Protege
• Optimiza
• Decide
• Coordina

Un sistema solar es tan inteligente como su inversor.

The post Inversor solar appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

Las protecciones eléctricas constituyen el sistema inmunológico de una instalación fotovoltaica.
Su función no es mejorar la producción, sino prevenir eventos eléctricos peligrosos que pueden causar:

• Daños irreversibles a equipos
• Incendios eléctricos
• Riesgo de electrocución
• Pérdida total del sistema
• Rechazo de inspecciones
• Invalidación de seguros

En sistemas fotovoltaicos modernos —especialmente con baterías— las protecciones no son accesorios, son requisitos de ingeniería.

Particularidades eléctricas de los sistemas fotovoltaicos

Antes de analizar protecciones, es importante entender por qué los sistemas solares son más exigentes que los sistemas eléctricos convencionales.

Características críticas:

• Corriente directa (DC) continua
• Voltajes elevados (150 V – 1,000 V DC)
• Fuentes múltiples de energía (paneles + baterías + red)
• Energía disponible aun con sistema “apagado”
• Exposición directa a rayos y sobretensiones atmosféricas

Esto genera riesgos específicos:

• Arcos eléctricos DC persistentes
• Corrientes inversas entre strings
• Sobrecorriente bidireccional
• Picos de voltaje de alta energía

Clasificación de protecciones por función

Las protecciones se dividen en cinco grandes grupos:

1⃣ Protección contra sobrecorriente
2⃣ Protección contra cortocircuito
3⃣ Protección contra sobretensiones
4⃣ Protección contra fallas a tierra
5⃣ Protección para mantenimiento y emergencia

1⃣ Protección contra sobrecorriente

Fusibles y breakers DC

¿Qué es una sobrecorriente?

Es una corriente superior a la que el conductor o equipo puede soportar térmicamente.

Puede ocurrir por:

• Cortocircuitos
• Fallas internas
• Corrientes inversas entre strings
• Conexiones defectuosas

Fusibles DC

Función técnica:

Interrumpen la corriente cuando se supera su valor nominal durante un tiempo definido.

Uso crítico en:

• Strings en paralelo
• Combiner boxes
• Bancos de baterías

¿Por qué son esenciales en strings?

Cuando varios strings están en paralelo:

• Un string defectuoso puede recibir corriente desde los otros
• Esa corriente puede superar la capacidad de los conductores
• Provocar calentamiento, arco DC o incendio

El fusible evita que esa corriente inversa destruya el circuito.

Requisitos técnicos (NEC 690.9):

• Clasificados para DC
• Voltaje nominal ≥ voltaje máximo del sistema
• Corriente nominal ≥ 1.25 × Isc del string
• Capacidad de interrupción adecuada

Un fusible incorrecto puede no abrir nunca… o explotar.

Breakers DC

Función técnica:

• Protegen contra sobrecorriente
• Interrumpen cortocircuitos
• Sirven como medio de desconexión

Diferencias clave con breakers AC:

• Arcos DC no se extinguen naturalmente
• Requieren cámaras especiales de extinción
• Mayor poder de interrupción

Nunca se debe usar un breaker AC en un circuito DC.

2⃣ Protección contra cortocircuitos

Un cortocircuito DC es particularmente peligroso porque:

• No cruza por cero como AC
• El arco puede mantenerse estable
• Genera temperaturas extremadamente altas

Protecciones principales:

• Fusibles DC
• Breakers DC
• Limitadores de corriente en BMS

En DC, un cortocircuito puede mantenerse activo hasta destruir el conductor.

3⃣ Protección contra sobretensiones (SPD)

Las sobretensiones transitorias son causadas por:

• Descargas atmosféricas cercanas
• Maniobras de red
• Conmutaciones de grandes cargas

Aunque el rayo no impacte directamente, puede inducir:

• Miles de voltios transitorios
• Daño instantáneo a electrónica
• Destrucción de inversores y BMS

SPD – Surge Protective Devices

Función:

• Detectan picos de voltaje
• Desvían energía hacia tierra
• Limitan el nivel de tensión que llega a los equipos

Tipos de SPD según UL 1449:

SPD en sistemas solares

Se recomienda:

• SPD en lado DC (paneles → inversor)
• SPD en lado AC (inversor → tablero)
• SPD en baterías si están expuestas

Un solo evento transitorio puede destruir años de inversión.

4⃣ Protección contra fallas a tierra

Una falla a tierra ocurre cuando un conductor energizado entra en contacto con:

• Estructuras metálicas
• Tierra
• Partes conductoras accesibles

Esto genera:

• Riesgo de electrocución
• Corrientes parásitas
• Calentamiento localizado
• Incendios ocultos

Ground Fault Detection (GFDI)

Función:

• Detectar corriente anormal hacia tierra
• Desconectar el sistema automáticamente
• Alertar al usuario

Requerido por:

• NEC 690.41–690.43
• Inversores certificados

Muchas fallas a tierra no producen cortocircuito, pero sí incendios lentos.

5⃣ Medios de desconexión y mantenimiento

Todo sistema debe permitir:

• Desenergización rápida
• Aislamiento seguro
• Acceso para emergencia

Desconectores DC

Ubicados entre:

• Paneles e inversor
• Combiner e inversor

Requisitos:

• Accesibles
• Rotulados
• Clasificados para DC

Desconectores AC

Ubicados:

• Entre inversor y tablero
• En punto de interconexión

Permiten:

• Mantenimiento
• Intervención de emergencia
• Inspecciones seguras

Coordinación de protecciones

La ingeniería invisible

Un diseño correcto debe asegurar que:

Fusibles abran antes que cables

Breakers coordinen entre sí

SPD protejan antes que electrónica

BMS limite antes que fusibles

Esto se llama:
Selectividad y coordinación de protecciones

Un sistema mal coordinado puede disparar protecciones incorrectas o no disparar ninguna.

Estándares y códigos fundamentales

Errores graves en campo (muy comunes)

• Breakers AC usados en DC
• SPD omitidos por costo
• Fusibles subdimensionados
• Sin protección entre strings
• Sin desconectores visibles
• Grounding deficiente

Estos errores son responsables de la mayoría de incendios solares documentados.

Conclusión educativa final

Las protecciones eléctricas son el sistema nervioso de seguridad del sistema fotovoltaico.
No producen energía, no almacenan energía, pero:

• Salvan equipos
• Previenen incendios
• Protegen personas
• Garantizan cumplimiento legal

Un sistema solar seguro no se improvisa: se diseña, se protege y se verifica.

The post Protecciones eléctricas en sistemas fotovoltaicos appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

Los paneles solares fotovoltaicos son el componente fundamental de cualquier sistema de energía solar. Su función es convertir la luz del sol en electricidad en corriente directa (DC) mediante el efecto fotovoltaico.
Todo lo que ocurre después —inversores, baterías, protecciones— depende directamente de la calidad, seguridad y correcta selección del panel.

¿Cómo funciona un panel solar?

Un panel está compuesto por celdas fotovoltaicas, generalmente de silicio, que al recibir radiación solar liberan electrones y generan una diferencia de potencial eléctrico.

Este proceso:

• No tiene partes móviles
• No produce ruido
• No genera emisiones
• Ocurre instantáneamente al recibir luz

Parámetros eléctricos fundamentales

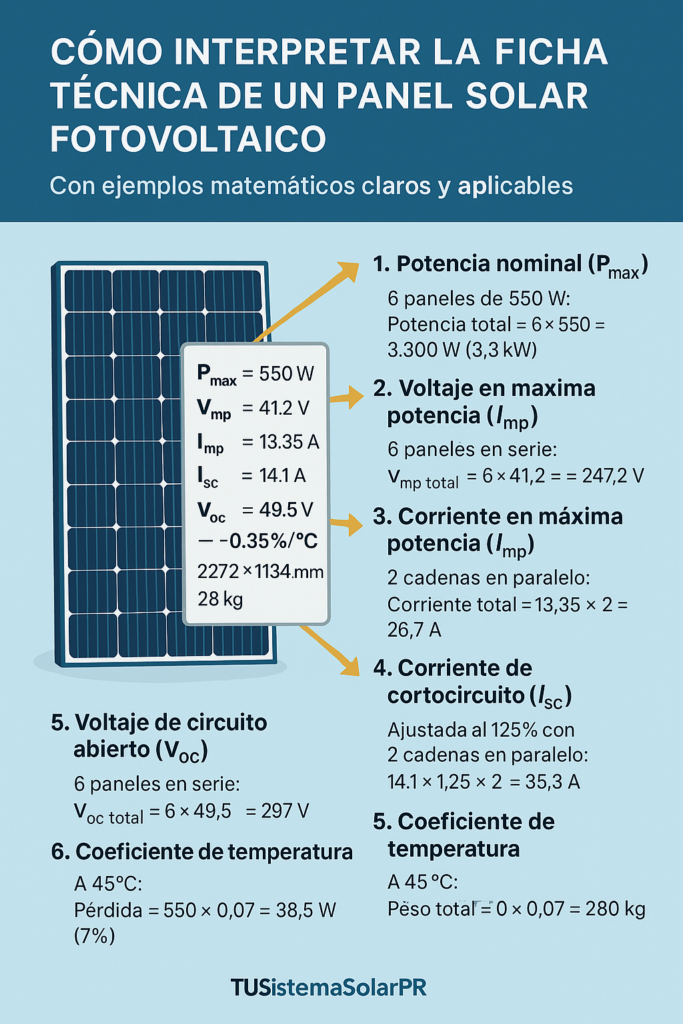

Todo panel solar debe analizarse a través de su ficha técnica. Los valores más importantes son:

• Pmax (W): Potencia máxima del panel
• Vmp / Imp: Voltaje y corriente en máxima potencia
• Voc: Voltaje máximo en circuito abierto
• Isc: Corriente máxima de cortocircuito
• Coeficiente de temperatura: Pérdida de rendimiento por calor

Estos valores determinan:

• Diseño del string
• Compatibilidad con el inversor
• Selección del cableado
• Seguridad eléctrica

Certificaciones y estándares aplicables

Un panel solar NO debe instalarse si no cumple con certificaciones reconocidas.

Certificaciones esenciales:

• IEC 61215 – Desempeño y durabilidad
• IEC 61730 – Seguridad eléctrica
• UL 61730 – Aprobación para EE. UU.
• UL 1703 (versiones antiguas)

Estas certificaciones garantizan que el panel ha sido probado contra:

• Sobrecargas eléctricas
• Humedad
• Impactos mecánicos
• Exposición UV
• Temperaturas extremas

Un panel certificado no es opcional: es un requisito de seguridad.

Seguridad asociada a paneles solares

Aunque los paneles parecen inofensivos, siempre están energizados cuando reciben luz.

Riesgos reales:

• Alto voltaje DC
• Arcos eléctricos
• Sobrecalentamiento
• Daños por instalación incorrecta

Medidas de seguridad clave:

• Uso de conectores certificados (MC4 originales)
• Correcto dimensionamiento de strings
• Protección contra sobretensiones (SPD)
• Desconectores DC accesibles

Mejores prácticas de instalación

• Orientación e inclinación adecuadas
• Separación para ventilación
• No sombreado permanente
• Estructuras certificadas
• Torque correcto en fijaciones
• Uso exclusivo de conectores compatibles

Un panel bien instalado dura décadas; uno mal instalado falla prematuramente.

Vida útil y degradación

La mayoría de los paneles:

• Tienen garantía de 25–30 años
• Se degradan ~0.3–0.5% por año

Ejemplo:
Un panel de 550 W puede seguir produciendo más de 450 W después de 25 años.

Conclusión educativa

Los paneles solares no son simples “placas negras”.
Son dispositivos eléctricos de precisión que deben seleccionarse, instalarse y protegerse correctamente.

La calidad del sistema solar comienza en el panel.

The post Paneles solares fotovoltaicos appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

La ficha técnica (datasheet) de un panel solar es el documento más importante para entender qué puede hacer realmente un módulo fotovoltaico.
No es solo una hoja de números: es la base para diseñar sistemas seguros, eficientes y conforme al NEC.

Con ejemplos matemáticos claros y aplicables

Vamos a explicar cada parámetro con ejemplos matemáticos sencillos, usando valores típicos reales.

1. Potencia nominal (Pmax o Pmpp)

Qué significa:
Es la potencia máxima que el panel puede entregar bajo condiciones estándar (STC).

Ejemplo en ficha técnica:
Pmax = 550 W

Ejemplo matemático:

Si tienes 6 paneles de 550 W:$$Potencia\ total = 6 \times 550 = 3300\ W = 3.3\ kW$$Potencia total=6×550=3300 W=3.3 kW

Ese string puede producir 3.3 kW en condiciones ideales.

Nota educativa:
En la vida real producirás menos por temperatura, suciedad y pérdidas eléctricas.

2. Voltaje en máxima potencia (Vmp)

Qué significa:
Voltaje al cual el panel produce su potencia máxima.

Ejemplo:
Vmp = 41.2 V

Ejemplo matemático:

Si conectas 6 paneles en serie:$$Vmp\ total = 6 \times 41.2 = 247.2\ V$$Vmp total=6×41.2=247.2 V

Este valor debe caer dentro del rango MPPT del inversor.

3. Corriente en máxima potencia (Imp)

Qué significa:
Corriente que circula cuando el panel produce su potencia máxima.

Ejemplo:
Imp = 13.35 A

Ejemplo matemático:

Si tienes 2 strings en paralelo:$$Corriente\ total = 13.35 \times 2 = 26.7\ A$$Corriente total=13.35×2=26.7 A

Este valor se usa para:

• Dimensionar cables
• Fusibles
• Breakers DC

4. Corriente de cortocircuito (Isc)

Qué significa:
Corriente máxima posible del panel (condición de falla).

Ejemplo:
Isc = 14.1 A

Ejemplo matemático (NEC 690.8):

El NEC exige aplicar 125%:$$Isc_{ajustada} = 14.1 \times 1.25 = 17.63\ A$$Iscajustada​=14.1×1.25=17.63 A

Si hay 2 strings en paralelo:$$17.63 \times 2 = 35.26\ A$$17.63×2=35.26 A

Ese valor se usa para:

• Seleccionar fusibles
• Calcular ampacidad del conductor

5. Voltaje de circuito abierto (Voc)

Qué significa:
Voltaje máximo del panel cuando no hay carga conectada.

Ejemplo:
Voc = 49.5 V

Ejemplo matemático:

Con 6 paneles en serie:$$Voc\ total = 6 \times 49.5 = 297\ V$$Voc total=6×49.5=297 V

Este valor NO debe exceder el máximo de entrada del inversor, especialmente en clima frío.

6. Coeficiente de temperatura

Qué significa:
Indica cómo cambia la potencia cuando sube la temperatura.

Ejemplo:
Coeficiente de potencia = −0.35 %/°C

Ejemplo matemático:

Temperatura del módulo = 45 °C
STC = 25 °C
Diferencia = 20 °C$$Pérdida = 20 \times 0.35\% = 7\%$$Peˊrdida=20×0.35%=7%

Para un panel de 550 W:$$550 \times 0.07 = 38.5\ W$$550×0.07=38.5 W $$Potencia\ real ≈ 511.5\ W$$Potencia real≈511.5 W

La temperatura reduce la producción real.

7. Dimensiones y peso

Ejemplo:

• Tamaño: 2272 × 1134 mm
• Peso: 28 kg

Ejemplo práctico:

Si instalas 10 paneles:$$Peso\ total = 10 \times 28 = 280\ kg$$Peso total=10×28=280 kg

Dato clave para:

• Diseño estructural
• Carga sobre el techo

8. Certificaciones

No son números, pero garantizan seguridad:

• IEC 61215 → desempeño
• IEC 61730 → seguridad eléctrica
• UL 61730 → cumplimiento en EE. UU.

Un panel certificado reduce riesgos eléctricos y estructurales.

Conclusión educativa

Una ficha técnica no es complicada cuando se interpreta paso a paso.
Cada número tiene un propósito real en el diseño del sistema.

Quien entiende la ficha técnica, entiende el sistema completo.

The post Cómo interpretar la ficha técnica de un panel solar fotovoltaico appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

Aprende cómo cada parte cumple un rol esencial en tu sistema fotovoltaico

Un sistema solar no es solo un conjunto de paneles en el techo.
Detrás de cada kilovatio que llega a tu hogar existe un circuito completo de componentes eléctricos que captan, convierten, regulan y distribuyen la energía.
Comprenderlos no solo te permite mantener tu sistema en buen estado, sino también valorar el equilibrio entre tecnología y energía que hace posible la autosuficiencia.

1. Paneles Solares (Módulos Fotovoltaicos)

Los paneles solares son el punto de partida.
Cada módulo contiene celdas de silicio que transforman la luz solar en electricidad DC (corriente directa).
Su potencia se mide en watts pico (Wp), que representa la producción bajo condiciones ideales (1000 W/m², 25 °C).

La elección del panel depende de su:

• Eficiencia (%)
• Tolerancia térmica
• Durabilidad (garantía y certificación IEC 61215, 61730)

Dato educativo: Un panel de 400 W puede generar entre 45 y 55 kWh/mes en climas tropicales como el de Puerto Rico.

2. Inversor Solar

El inversor es el cerebro del sistema.
Convierte la corriente DC (directa) generada por los paneles en AC (alterna), la forma que usan tus electrodomésticos.
Además, controla el flujo de energía entre la red eléctrica, las baterías y la carga del hogar.

Tipos principales:

• Inversor de cadena (string inverter): conecta varios paneles en serie.
• Microinversor: uno por panel, ideal en techos con sombras parciales.
• Inversor híbrido: combina energía solar, red y batería en un solo equipo.

El inversor no solo transforma energía: también monitorea, comunica y protege todo el sistema.

3. Controlador de Carga (MPPT)

El controlador MPPT (Maximum Power Point Tracking) optimiza la corriente proveniente de los paneles antes de llegar a la batería.
Ajusta el voltaje para aprovechar el punto de máxima potencia, evitando pérdidas por variaciones de irradiancia o temperatura.

• Protege las baterías de sobrecarga y descarga profunda.
• Mejora la eficiencia general del sistema entre 10 y 30%.

Dato educativo: MPPT ≠ PWM. El MPPT analiza constantemente la curva de potencia de los paneles para extraer la máxima energía disponible.

4. Baterías o Banco de Almacenamiento

El almacenamiento energético da independencia a tu sistema.
Las baterías solares guardan la energía sobrante del día para usarla de noche o durante apagones.
Puedes leer más sobre sus tecnologías y cuidados en la sección anterior, Baterías y Almacenamiento Energético.

5. Cableado y Protecciones Eléctricas

Tan importantes como los paneles, los conductores y protecciones garantizan la seguridad del sistema.
Cada cable transporta corriente de alto valor, por lo que debe cumplir con las normas NEC (Artículos 690 y 310) y ser del tipo adecuado:

• RHH / RHW-2 / PV Wire → resistentes a temperatura y rayos UV.
• THWN o THHN → para interiores o canalizaciones protegidas.

Protecciones necesarias:

• Fusibles y breakers DC/AC
• Interruptor de desconexión rápida (Rapid Shutdown)
• Puesta a tierra (Grounding/Bonding)

La seguridad eléctrica no es un detalle: es el eje invisible que mantiene el sistema funcionando sin riesgos.

6. Estructura de Montaje y Soporte

Los racks o estructuras mantienen los paneles firmes ante viento, lluvia o huracanes.
Se fabrican en aluminio o acero inoxidable, y deben estar aterrizados eléctricamente.
Su inclinación (usualmente entre 10° y 25° en el Caribe) determina cuánta energía se capta a lo largo del año.

Dato educativo: Un panel bien orientado y ventilado puede producir hasta 10% más energía que uno con montaje incorrecto.

7. Sistema de Monitoreo

Los sistemas modernos incluyen plataformas digitales o apps donde puedes observar:

• Producción solar diaria.
• Estado de carga de las baterías.
• Consumo del hogar.
• Ahorro acumulado.

Monitorear tu sistema no es solo un lujo: es una herramienta educativa que te conecta con la energía que generas y usas.

Conclusión: la energía se entiende por partes

Cada componente cumple una función única, pero todos se complementan para formar un sistema armónico. Un sistema solar no es solo tecnología, es una interconexión de principios físicos, diseño eléctrico y conciencia ambiental. Al aprender cómo funciona cada pieza, estás más cerca de entender y cuidar la energía que te alimenta.

The post Componentes del Sistema Solar Residencial appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

El controlador PWM es en esencia un interruptor que conecta una matriz solar a una batería. El resultado es que el voltaje de la matriz se reducirá hasta cerca del de la batería.

El controlador MPPT es más sofisticado (y más caro): ajustará su voltaje de entrada para recolectar la máxima potencia de la matriz solar y luego transformará esta energía para suministrar el requisito de voltaje variable, de la batería más la carga. Por lo tanto, esencialmente desacopla la matriz y los voltajes de la batería para que pueda haber, por ejemplo, una batería de 12 voltios en  un lado del controlador de carga MPPT y una gran cantidad de celdas cableadas en serie para producir 36 voltios en el otro.

2. Las fortalezas gemelas resultantes de un controlador MPPT

a) Seguimiento del punto de máxima potencia

El controlador MPPT cosechará más energía de la matriz solar. La ventaja de rendimiento es sustancial (10% a 40%) cuando la temperatura de la célula solar es baja (por debajo de 45 ° C), o muy alta (por encima de 75 ° C), o cuando la irradiancia es muy baja.

A alta temperatura o baja irradiancion , el voltaje de salida de la matriz disminuirá drásticamente. Luego se deben conectar más celdas en serie para asegurarse de que el voltaje de salida de la matriz exceda el voltaje de la batería por un margen cómodo.

b) Menor costo de cableado y/o menores pérdidas de cableado

La ley de Ohm nos dice que las pérdidas debidas a la resistencia del cable son Pc (vatios) = Rc  x I², donde Rc es la resistencia del cable. Lo que esta fórmula muestra es que para una pérdida de cable dada, el área de la sección transversal del cable se puede reducir en un factor de cuatro al duplicar el voltaje de la matriz.

En el caso de una potencia nominal dada, más celdas en serie aumentarán el voltaje de salida y reducirán la corriente de salida de la matriz (P = V x I, por lo tanto, si P no cambia, entonces debo disminuir cuando V aumenta).

A medida que aumenta el tamaño de la matriz, aumentará la longitud del cable. La opción de cablear más paneles en serie y, por lo tanto, disminuir el área de la sección transversal del cable con una caída resultante en el costo, es una razón convincente para instalar un controlador MPPT tan pronto como la potencia de la matriz exceda unos pocos cientos de vatios (batería de 12 V) o varios 100 vatios (batería de 24 V o 48 V).

3. Conclusión

PWM

El controlador de carga PWM es una buena solución de bajo costo solo para sistemas pequeños, cuando la temperatura de la célula solar es moderada a alta (entre 45 ° C y 75 ° C).

The post ¿Qué controlador de carga solar: PWM o MPPT? appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.
