Cómo diseñar correctamente un sistema de backup

OBJETIVO DEL POST

Que el lector aprenda a:

Identificar sus cargas esenciales
Calcular consumo real
Determinar cuántas horas durará la batería
Evitar sobredimensionar el sistema

1⃣ ¿QUÉ ES UNA CARGA CRÍTICA?

Es todo equipo que debe seguir funcionando durante un apagón.

Ejemplos típicos en Puerto Rico :

• Nevera
• Internet / router
• Luces principales
• Abanicos
• Portón eléctrico
• Equipo médico
• Tomas de uso general

No todo es crítico.

2⃣ DATOS QUE NECESITAMOS

De cada carga:

• Potencia (W)
• Cantidad de horas de uso

3⃣ TABLA DE EJEMPLO

4⃣ FÓRMULA

Watts × horas = Wh/día

5⃣ CONSUMO TOTAL

3,600 + 1,000 + 2,400 + 480 = 7,480 Wh/día

≈ 7.5 kWh por día

6⃣ AUTONOMÍA DE LA BATERÍA

Si tienes:

Batería de 10 kWh

10 kWh ÷ 7.5 kWh = 1.33 días

32 horas de backup

7⃣ CON APORTE SOLAR DURANTE EL DÍA

Durante el día:

El sistema:

• Alimenta cargas
• Recarga baterías

Resultado:

Autonomía extendida
Uso de batería solo en la noche

8⃣ ERRORES COMUNES

Usar la potencia nominal incorrecta
No considerar horas reales de uso
Incluir cargas no críticas
No considerar picos de arranque (nevera, bombas)
No dejar margen de diseño

9⃣ FACTOR DE DISEÑO RECOMENDADO

Agregar:

20–25%

7.5 kWh × 1.25 = 9.4 kWh

Sistema recomendado:

10 kWh

1⃣0⃣ MENSAJE CLAVE

No se diseñan baterías por:

tamaño de la casa
cantidad de paneles

Se diseñan por:

cargas críticas reales

CONCLUSIÓN

Un cálculo correcto:

Reduce costos
Aumenta autonomía
Optimiza el sistema
Mejora la experiencia en apagones

The post CÁLCULO DE CARGAS CRÍTICAS PASO A PASO appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

NEC 702 – Sistemas de energía de reserva en residencias

OBJETIVO DEL POST

Entender:

• Qué es el modo backup en un sistema solar
• Cómo se alimenta la casa durante un apagón
• Qué son las cargas críticas
• Cómo se diseña correctamente según código
• Errores comunes en campo

1⃣ ¿QUÉ ES EL MODO BACKUP?

Es la capacidad del sistema de:

Desconectarse de la red
Seguir energizando cargas seleccionadas
usando:

• Inversor
• Baterías
• Energía solar disponible

Regulado por NEC 702 – Optional Standby Systems

2⃣ ¿POR QUÉ NO SE RESPALDA TODA LA CASA?

Porque:

Las baterías son limitadas
El inversor tiene una potencia máxima

Respaldar toda la casa:

Reduce la autonomía
Aumenta el costo
Puede sobrecargar el sistema

Por eso se crea un:

SUBPANEL DE CARGAS CRÍTICAS

3⃣ ¿QUÉ ES UN SUBPANEL DE CARGAS CRÍTICAS?

Es un panel que contiene solo los circuitos esenciales:

Ejemplos:

Nevera
Internet / comunicaciones
Luces principales
Tomas de uso general
Portón eléctrico
Equipo médico

Este panel es alimentado por el inversor en modo backup.

4⃣ CÓMO FUNCIONA DURANTE UN APAGÓN

CON RED PRESENTE

Utility → Panel principal → Casa

Batería:

• Se carga
• Permanece en espera

SIN RED (OUTAGE)

El sistema:

1⃣ Detecta la falla
2⃣ Se desconecta de la utility (anti-islanding)
3⃣ El inversor forma una micro-red

Ahora la energía fluye:

Batería + Solar → Subpanel de cargas críticas

5⃣ TRANSFERENCIA DE ENERGÍA

Puede ser:

AUTOMÁTICA

Interna en el inversor híbrido

EXTERNA

Con un transfer switch listado

Debe prevenir:

Backfeed hacia la utility

6⃣ REQUISITOS CLAVE DEL NEC 702

Capacidad adecuada del sistema
Medios de desconexión
Etiquetado claro
Equipos listados
Prevención de interconexión accidental

7⃣ DISEÑO BASADO EN AUTONOMÍA

El diseño depende de:

Carga crítica total (W)

Ejemplo:

Nevera → 150W
Luces → 200W
Internet → 100W

Total = 450W

Energía de batería disponible (kWh)

Si tienes:

10 kWh

Autonomía:

10,000Wh ÷ 450W = 22 horas

Esta es una forma básica para entender el tiempo de autonomía pero en la vida real es una ecuación mas compleja que contiene las efficiencias de los equipos y las perdidas de la instalación eléctrica.

8⃣ ERRORES COMUNES EN CAMPO

No separar cargas críticas
Respaldar cargas 240V innecesarias
No calcular autonomía
Subpanel mal alimentado
Neutrales y tierras mezclados incorrectamente
Falta de rotulación

9⃣ MENSAJE CLAVE

El modo backup no es solo tener baterías.

Es:

Diseñar estratégicamente qué cargas sobreviven el apagón.

CONCLUSIÓN

Un sistema bien diseñado:

Aumenta la autonomía
Reduce el tamaño necesario de batería
Protege el inversor
Cumple NEC 702
Mejora la experiencia del usuario

En nuestra experiencia una residencia de consumo promedio de unos 500Kwh/mensuales con un sistema de 4.6KW en PV y una autonomia de 15Kwh/baterías de litio funciona perfectamente.

The post MODO BACKUP Y CARGAS CRÍTICAS appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

OBJETIVO DEL POST

Entender:

• Qué es un SPD y por qué es crítico en sistemas solares
• Dónde se instala
• Tipos según UL 1449
• Cómo se conecta correctamente a tierra
• Errores comunes en campo

1⃣ ¿POR QUÉ LOS SISTEMAS SOLARES NECESITAN SPD?

Un sistema fotovoltaico tiene:

• Conductores largos en el techo
• Trayectorias exteriores
• Electrónica sensible (inversor, BMS, optimizadores)

Eso lo hace vulnerable a:

Descargas atmosféricas indirectas
Switching transients
Utility surges

Un solo evento puede destruir:

Inversor
Comunicaciones
Baterías
Equipos del hogar

2⃣ ¿QUÉ HACE UN SPD?

Un SPD:

Limita el voltaje transitorio
Desvía la energía a tierra
Protege los equipos aguas abajo

Funciona en microsegundos.

3⃣ TIPOS DE SPD SEGÚN UL 1449

TYPE 1 – LADO DE LÍNEA

Instalación:

Antes del main breaker

Protege contra:

• Surges de la compañía eléctrica
• Descargas externas

Ubicación típica:

Entrada de servicio

TYPE 2 – LADO DE CARGA

Instalación:

Después del main breaker

Uso más común en residencias.

Ubicación:

Panel principal
Subpanel de cargas críticas
Inversores

TYPE 3 – POINT OF USE

Instalación:

Cerca del equipo

Ejemplos:

• Regletas
• Protectores enchufables

No sustituye Type 1 o 2.

4⃣ UBICACIÓN EN SISTEMAS FV

Protección recomendada:

LADO AC

Panel principal
Subpanel de cargas críticas

LADO DC

Entrada del inversor
Combiner box (sistemas grandes)

5⃣ CONEXIÓN A TIERRA – CLAVE DEL SPD

Un SPD es tan bueno como su conexión a tierra.

Debe tener:

Conductores cortos
Trayectoria recta
Sin loops
Conexión directa al GES

Porque:

Más longitud = mayor voltaje residual.

6⃣ REGLA DE ORO EN INSTALACIÓN

Lead length lo más corto posible

Cada centímetro extra:

aumenta el voltaje de sujeción (let-through voltage)

7⃣ ERRORES COMUNES EN CAMPO

Conductores largos y enrollados
Conectarlo a breaker lejano
Sin conexión al sistema de tierra
Instalar solo en AC y olvidar el DC
SPD sin listado UL 1449

8⃣ REQUISITO DE LISTADO

El SPD debe ser:

Listed
UL 1449

Esto garantiza:

• Capacidad de descarga
• Tiempo de respuesta
• Seguridad del equipo

9⃣ MENSAJE CLAVE EDUCATIVO

El SPD:

No es un lujo.
Es el seguro de vida del inversor y evita denegaciones de garantias en caso de fallas en tus equipos.

CONCLUSIÓN

Un sistema solar sin SPD:

Está expuesto.

Un sistema solar con SPD bien instalado:

Es más confiable
Protege la inversión
Cumple código
Reduce fallas electrónicas

The post SPD EN SISTEMAS FOTOVOLTAICOS appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

Protecciones, desconexión, ubicación y seguridad del sistema de almacenamiento

Categoría: Diseño eléctrico de sistemas solares
Subcategoría: Sistemas de almacenamiento de energía (ESS)

OBJETIVO DEL POST

Que cualquier lector —desde principiante hasta instalador— entienda:

• Qué regula el NEC 706
• Qué hace segura una batería en una casa
• Qué protecciones son obligatorias
• Cómo se integran con el sistema solar
• Cuáles son los errores más peligrosos en campo

1⃣ ¿QUÉ ES UN ESS SEGÚN EL NEC?

El NEC define un Energy Storage System (ESS) como:

Un sistema capaz de almacenar energía y entregarla posteriormente.

Ejemplos:

• Baterías de litio (LiFePO₄, NMC)
• Bancos de baterías acoplados a inversor
• Sistemas híbridos

Artículo aplicable:
NEC 706

2⃣ ¿POR QUÉ EL NEC TIENE UN ARTÍCULO SOLO PARA BATERÍAS?

Porque una batería:

• Puede entregar corriente extremadamente alta instantáneamente
• Puede alimentar una falla indefinidamente
• No depende del sol para producir energía
• Puede generar incendios si se instala mal

Es una fuente de energía permanente.

3⃣ MEDIOS DE DESCONEXIÓN (NEC 706.7)

Cada sistema de baterías debe tener:

Un disconnect visible y accesible

Debe permitir:

• Aislar la batería del sistema
• Trabajo seguro
• Respuesta de emergencia

Ubicación:

• Cercano al ESS
• Claramente identificado

4⃣ PROTECCIÓN CONTRA SOBRECORRIENTE (OCPD)

NEC 706.31

Las baterías deben tener protección contra:

• Cortocircuitos
• Sobrecorriente
• Fallas en conductores

Esto se logra con:

• Fusibles DC
• Breakers listados para DC

Error común:
Usar breakers AC en circuitos de batería.

5⃣ CONTROL TÉRMICO Y ESPACIOS DE INSTALACIÓN

Las baterías requieren:

• Espacio de ventilación
• Temperatura controlada
• Protección contra daño físico

No deben instalarse:

En espacios cerrados sin ventilación
Cerca de fuentes de calor
En lugares inundables

6⃣ UBICACIÓN PERMITIDA EN RESIDENCIAS

Depende del tipo de batería y su certificación.

Ejemplos permitidos:

Garaje
Cuarto técnico
Exterior (listadas para ello)

Requisitos:

• Separación de paredes
• Altura adecuada
• Protección mecánica

7⃣ CERTIFICACIONES CLAVE

Las baterías modernas deben estar listadas bajo:

UL 9540 → Sistema completo ESS

UL 1973 → Baterías estacionarias

UL 9540A → Evaluación de propagación térmica

Esto determina dónde puedes instalarlas.

8⃣ RELACIÓN CON EL INVERSOR

En sistemas híbridos:

• La batería se conecta al inversor
• El inversor controla carga y descarga
• El BMS protege internamente la batería

Pero:

El BMS NO reemplaza las protecciones del NEC.

9⃣ GROUNDING Y BONDING EN BATERÍAS

Requisitos:

• Enclosure conectado a tierra
• Continuidad de grounding
• Camino de falla efectivo

Relación directa con:

NEC 250
NEC 690
NEC 705

1⃣0⃣ ERRORES COMUNES EN CAMPO

Sin disconnect visible
Sin fusible en el conductor de batería
Instalación en closet sin ventilación
Breakers AC en DC
Baterías sin listado UL
Distancias incorrectas a paredes

CONCLUSIÓN EDUCATIVA

Las baterías:

No son un “backup”.
Son una fuente de energía completa dentro de tu casa.

Diseñarlas según NEC 706:

• Evita incendios
• Permite mantenimiento seguro
• Protege el sistema completo
• Cumple inspección

VISUALES PARA ESTE POST

Cuando me confirmes:

1⃣ Imagen destacada estilo NEC Handbook

ESS + disconnect + OCPD + inversor + ubicación correcta

2⃣ Infografía técnica

• Componentes obligatorios
• Ubicación permitida
• Certificaciones
• Errores comunes

PRÓXIMO TEMA EN LA SERIE

Después de este post seguimos con:

SPD y protección contra rayos en sistemas fotovoltaicos
o
Modo backup y cargas críticas (NEC 702)

The post NEC 706 – Baterías en sistemas fotovoltaicos residenciales appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

Introducción: el punto más delicado del sistema solar

Un sistema fotovoltaico puede tener:

• Buenos paneles
• Buen inversor
• Buen cableado
• Buenas protecciones

Y aun así fallar completamente en el punto más crítico:

donde se conecta a la casa.

Ese punto se llama interconexión, y es donde el NEC 705 entra en juego.

Este post te explica qué es, por qué existe la regla, y cómo hacerlo bien, sin fórmulas complicadas.

1⃣ ¿Qué es la interconexión?

La interconexión es el punto donde el sistema solar se conecta al sistema eléctrico existente de la vivienda.

En términos simples:

• El inversor solar se conecta al panel eléctrico principal
• Desde ahí, la energía solar se distribuye a la casa
• Si sobra energía, puede ir hacia la red (según el sistema)

Aquí es donde dos fuentes de energía se encuentran:

• La red eléctrica (utility)
• El inversor solar

2⃣ ¿Qué es backfeed? (explicado fácil)

Normalmente:

• La energía entra al panel por el main breaker
• Luego baja a los breakers de los circuitos

Con solar ocurre algo diferente:

El inversor empuja energía hacia el panel, en sentido contrario.

A esto se le llama backfeed.

¿Por qué importa?

Porque el panel no fue diseñado originalmente para recibir energía por ambos lados sin límites.

Si no se controla:

• El busbar puede sobrecargarse
• El panel puede calentarse
• Se crea riesgo de incendio

3⃣ ¿Qué es el busbar y por qué es tan importante?

El busbar es la barra metálica interna del panel eléctrico que distribuye la corriente a los breakers.

Tiene un valor nominal, por ejemplo:

• Busbar de 200 A
• Busbar de 150 A
• Busbar de 125 A

Ese valor indica cuánta corriente puede manejar de forma segura.

4⃣ La famosa regla del 120% (NEC 705 explicada sin estrés)

El NEC dice, de forma simplificada:

La suma de la corriente del main breaker
más la del breaker solar
no puede exceder el 120% del busbar

Fórmula simple:

(Main breaker + Breaker solar) ≤ 120% del busbar

Ejemplo sencillo (muy común)

Panel residencial típico:

• Busbar: 200 A
• Main breaker: 200 A

120% de 200 A = 240 A

Ahora evaluamos:

200 A (main) + breaker solar = ¿≤ 240 A?

Máximo breaker solar permitido:

240 A – 200 A = 40 A

Un breaker solar de 40 A o menos cumple
Uno de 50 A o más NO cumple

5⃣ ¿Por qué el NEC permite ese 20% extra?

Porque el NEC asume que:

• El main breaker rara vez opera al 100% continuo
• La energía solar reduce carga del utility
• El busbar puede manejar ese margen si se cumplen las condiciones

No es un permiso “libre”, es un límite controlado.

6⃣ Ubicación correcta del breaker solar (muy importante)

El NEC exige que el breaker solar:

• Se instale en el extremo opuesto al main breaker
• Esto distribuye mejor la corriente en el busbar
• Reduce concentración de calor

Esto NO es estética, es seguridad térmica.

7⃣ Métodos permitidos de interconexión (resumen claro)

Método 1: Backfeed breaker (el más común)

• Breaker solar en el panel principal
• Debe cumplir la regla del 120%
• Debe estar correctamente ubicado y rotulado

Método 2: Supply-side connection (line-side tap)

• Conexión antes del main breaker
• Requiere más cuidado
• Normalmente usado cuando el 120% no cumple
• Muy regulado y dependiente del utility

Método incorrecto

• Conectar “donde quepa”
• Usar subpanel sin criterio
• Ignorar capacidad del busbar

8⃣ Errores comunes que causan rechazo en inspección

• Violación de la regla del 120%
• Breaker solar mal ubicado
• Panel no listado para backfeed
• Breaker solar sobredimensionado
• Falta de rotulación
• Ignorar NEC 705

Este es uno de los motivos más frecuentes de “rejected inspection”.

9⃣ Relación con protecciones y grounding

La interconexión correcta depende de:

• Breakers bien dimensionados
• Coordinación con protecciones AC
• Grounding continuo del sistema
• SPD ubicado cerca del punto de interconexión

Todo trabaja como un solo sistema.

Conclusión (mensaje clave)

La interconexión no es solo “poner un breaker solar”.

Es un punto crítico de seguridad, donde:

• Se protege el panel
• Se protege la casa
• Se protege a las personas

Un diseño correcto según NEC 705:

• Evita sobrecalentamiento
• Evita incendios
• Pasa inspecciones
• Hace el sistema confiable a largo plazo

The post Interconexión a tablero eléctrico en sistemas solares appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

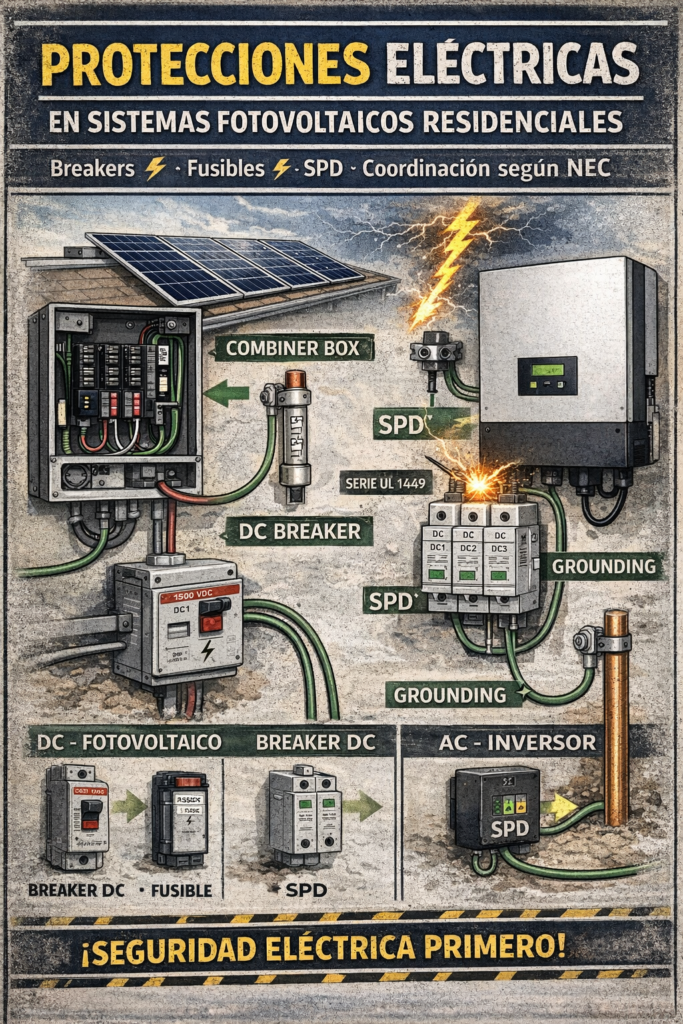

Introducción: por qué en solar las protecciones NO son opcionales

En un sistema fotovoltaico residencial, la energía no “aparece y desaparece” como en un circuito tradicional. En solar:

• Los paneles pueden seguir produciendo mientras haya luz
• Las baterías pueden entregar corriente altísima en un instante
• El DC mantiene arcos eléctricos por más tiempo que AC
• Las sobretensiones por rayos y transitorios son comunes

Por eso, las protecciones no solo cumplen código: evitan incendios, equipos destruidos y peligros humanos.

1⃣ Conceptos clave (para entender todo el post)

¿Qué es una protección eléctrica?

Un dispositivo que limita o interrumpe una condición peligrosa como:

• Sobrecorriente (overcurrent)
• Cortocircuito (short circuit)
• Sobretensión transitoria (surge)
• Falla a tierra (ground fault)

Diferencia crítica: DC vs AC

• En AC, la corriente “cruza por cero” 60 veces por segundo → ayuda a extinguir arcos
• En DC, no hay cruce por cero → el arco puede sostenerse y quemar contactos

Por eso: breakers y desconectores deben ser listados para DC, no “parecidos”.

2⃣ Protección contra sobrecorriente (OCPD) en solar

NEC 690.9 (y NEC 240 por base)

¿Qué es OCPD?

Overcurrent Protective Device:

• Breaker o fusible diseñado para abrir cuando la corriente supera un límite.

2.1 ¿Cuándo se requiere OCPD por string?

La regla práctica (y muy importante):

Si tienes strings en paralelo, puede existir corriente inversa hacia un string fallado.
Eso puede sobrepasar la capacidad del conductor del string.

En otras palabras:

• 1 string solo → normalmente NO necesitas fusible por string (depende del equipo)
• 2 o más strings en paralelo → normalmente sí necesitas OCPD por string

2.2 Corriente inversa (reverse current): el verdadero motivo

Ejemplo conceptual:

• String A falla (corto parcial)
• String B y C empujan corriente hacia A
• Esa corriente puede ser 2× o 3× la Isc del string
• Resultado: calentamiento, arco DC, incendio

El OCPD evita que los strings “alimenten la falla” de otro string.

3⃣ Breakers en sistemas fotovoltaicos

DC breakers vs AC breakers (no son intercambiables)

3.1 ¿Qué debe cumplir un breaker DC?

Un breaker para DC debe estar listado para:

• Voltaje DC del sistema
• Corriente continua
• Capacidad de interrupción adecuada (AIC/interrupt rating)

En solar, esto es crítico si manejas:

• 150 VDC, 250 VDC, 600 VDC, 1,000 VDC, etc.

3.2 Breakers en el lado AC (inversor a panel)

En el lado AC, el breaker actúa como:

• Protección del conductor
• Medio de desconexión
• Requisito para interconexión

NEC 705 aplica cuando hay interconexión al panel principal (backfeed).

3.3 Backfeed breaker (interconexión)

Cuando el inversor alimenta un tablero, el breaker se convierte en un punto crítico de seguridad:

• Debe estar en posición correcta según NEC 705
• Debe cumplir con el método aprobado por el inspector
• Debe considerar capacidad del busbar

Esto es un tema entero por sí solo, pero aquí lo conectamos porque es protección y seguridad.

4⃣ Fusibles en sistemas fotovoltaicos

Cuándo usarlos, por qué, y el error de sobrefusar

4.1 ¿Por qué fusibles y no breakers?

Los fusibles:

• Son rápidos
• Altamente confiables
• Muy efectivos para DC
• Su capacidad de interrupción suele ser excelente

Por eso se usan mucho en:

• Combiner boxes
• Protección por string
• Bancos de baterías (según diseño)

4.2 Cómo se dimensiona un fusible en PV

Regla típica (conceptual):

• Basado en Isc del string
• Considerando factores NEC 690.8
• Respetando límite máximo de series fuse rating del módulo (datasheet)

Error común:

• Poner un fusible más grande “para que no se funda”
  Eso anula la protección y puede causar incendio.

5⃣ SPD – Protección contra sobretensiones

UL 1449 + práctica real en solar

5.1 ¿Qué hace un SPD?

Un SPD:

• No “detiene rayos”
• Recorta picos de voltaje
• Desvía energía hacia tierra
• Protege electrónica sensible (inversor, MPPT, BMS)

5.2 Tipos de SPD (UL 1449)

• Tipo 1: entrada principal / antes del main disconnect
• Tipo 2: tableros y distribución
• Tipo 3: punto de uso (sensibles)

En solar suele instalarse:

• SPD en DC cerca del inversor/combiner
• SPD en AC cerca del punto de interconexión
• SPD en baterías si aplica y si el fabricante lo recomienda

5.3 Regla de oro del SPD

Un SPD es tan bueno como su conexión a tierra.

Buen SPD:

• Conductor a tierra corto
• Ruta directa
• Baja impedancia
• Sin loops

SPD mal instalado:

• Tierra larga
• Dobleces
• Loop grande
• Conexión “lejana”

Resultado: el SPD existe… pero no protege.

6⃣ Coordinación de protecciones

“Que dispare la correcta primero”

6.1 ¿Qué significa coordinar?

Significa diseñar para que:

• Una falla local dispare la protección más cercana
• No “tumbes” todo el sistema por una falla pequeña
• No permitas que un conductor se caliente antes de abrir

6.2 Ejemplo práctico solar (conceptual)

• Fusibles por string → protegen cada string
• Breaker de salida DC del combiner → protege feeder DC
• Breaker AC del inversor → protege salida AC
• Main breaker → protege el sistema completo

Si falla un string, lo correcto es que:
se funda el fusible del string
no se vaya el main de la casa

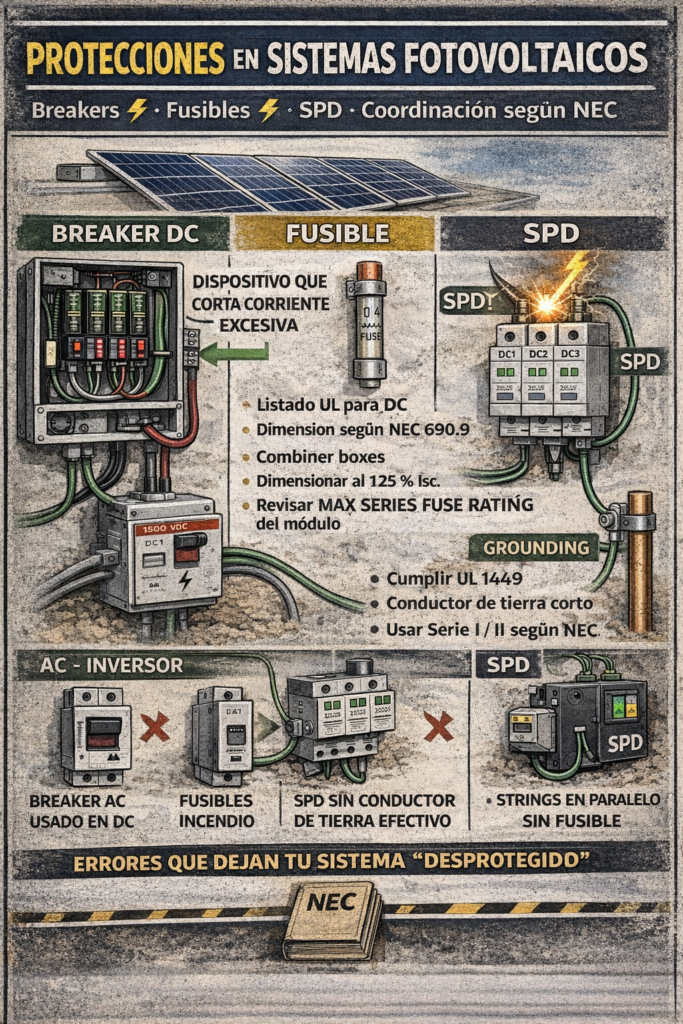

7⃣ Errores comunes en campo (los más peligrosos)

Breakers AC usados en DC
Fusibles sobredimensionados
SPD sin grounding efectivo
OCPD omitidos con strings en paralelo
Protecciones “por costumbre” sin coordinación
No respetar el “max series fuse rating” del módulo
Usar componentes no listados UL

Conclusión técnica

En un sistema fotovoltaico, las protecciones trabajan como un ecosistema:

• OCPD protege conductores y limita fallas
• SPD protege electrónica contra transitorios
• Grounding/bonding hace que las protecciones actúen
• Coordinación evita fallas catastróficas

Un sistema solar seguro no se logra con un breaker.
Se logra con un diseño completo y coordinado.

The post Protecciones eléctricas en sistemas fotovoltaicos residenciales appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

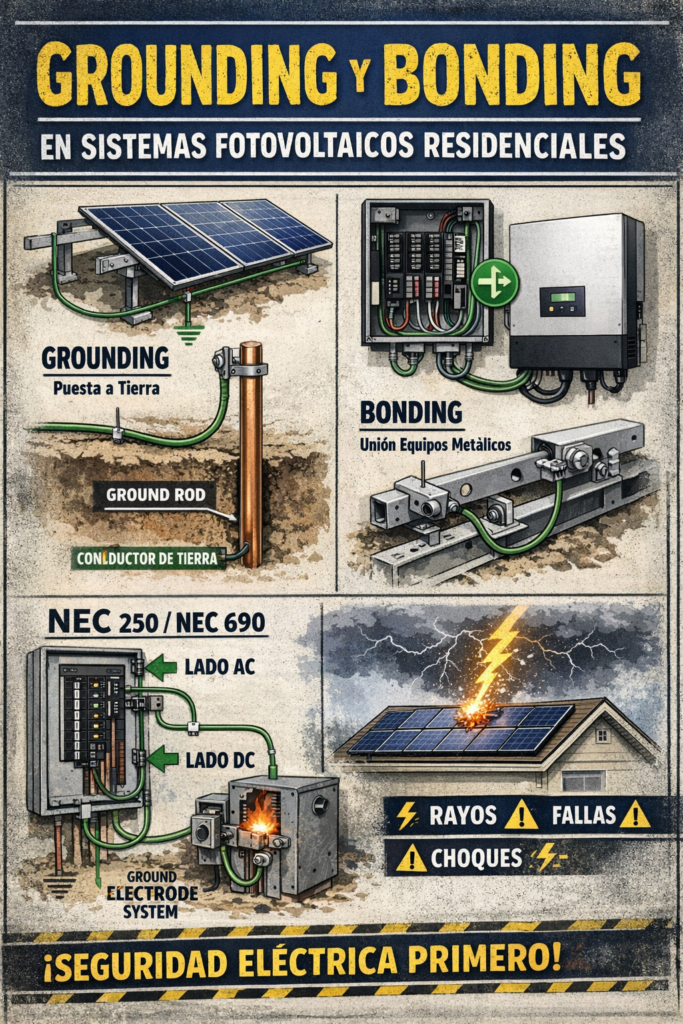

En sistemas fotovoltaicos, el grounding y el bonding no existen para que “pase inspección”.
Existen para:

• Controlar corrientes de falla
• Reducir tensiones de contacto peligrosas
• Permitir que las protecciones actúen correctamente
• Mitigar daños por rayos y sobretensiones

Un sistema solar sin grounding correcto puede operar normalmente…
hasta que ocurre una falla, una sobretensión o una descarga atmosférica.

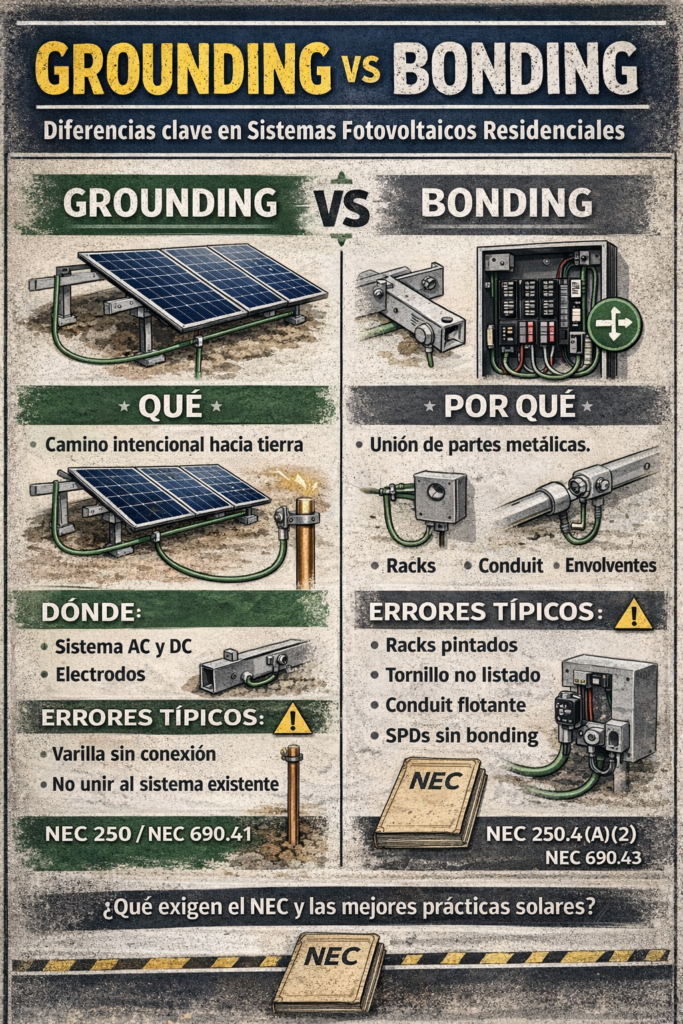

1⃣ Grounding (puesta a tierra): concepto real, no simplificado

¿Qué es grounding eléctricamente?

Grounding es la conexión intencional de un sistema eléctrico a la tierra física mediante un electrodo de puesta a tierra.

No es para que “se vaya la corriente normal”.
Es para:

• Proveer un referente de potencial cero
• Disipar corrientes de falla
• Limitar tensiones peligrosas
• Estabilizar el sistema eléctrico

NEC Artículo 250

¿Qué NO hace el grounding?

• No protege por sí solo contra sobrecorriente
• No reemplaza breakers ni fusibles
• No “absorbe” toda la energía de un rayo

El grounding funciona en conjunto con bonding y protecciones.

Grounding en sistemas solares

En un sistema FV, el grounding se aplica a:

• El sistema AC
• El sistema DC (según configuración)
• Los equipos metálicos
• Los SPD

2⃣ Bonding: la parte más crítica y más ignorada

¿Qué es bonding realmente?

Bonding es la interconexión eléctrica intencional de todas las partes metálicas que puedan energizarse.

Objetivo:

• Que todas las partes estén al mismo potencial
• Evitar diferencias de voltaje peligrosas
• Garantizar que una falla genere suficiente corriente para abrir la protección

NEC 250.4(A)(2)

Ejemplo real

Si un conductor activo toca un rack metálico:

• Sin bonding → el rack queda energizado y el breaker NO abre
• Con bonding → se crea un camino de baja impedancia y el breaker abre

Bonding salva vidas, no el grounding solo.

3⃣ Grounding y bonding específicos del sistema fotovoltaico (NEC 690)

Componentes que DEBEN estar bondados

• Marcos de los módulos
• Racks y unistrut
• Estructuras metálicas
• Conduit metálico
• Envolventes de equipos

NEC 690.43

Cómo se logra correctamente

• Tornillos certificados UL
• Clips de bonding listados
• Arandelas dentadas
• Racks listados para bonding

Error común: confiar en pintura, óxido o presión mecánica.

4⃣ Grounding del lado DC vs lado AC (tema avanzado)

Lado DC

• Módulos
• Racks
• Combiner boxes
• Conductores de protección

Dependiente del tipo de inversor:

• Inversores transformados
• Inversores sin transformador

NEC 690.41

Lado AC

• Inversor
• Panel principal
• Neutro aterrizado en un solo punto
• Sistema de electrodos existente

Nunca crear múltiples puntos de grounding del neutro.

5⃣ Electrodos de puesta a tierra (ground rods)

Tipos comunes

• Varillas de cobre
• Electrodos existentes del edificio
• Anillos de tierra (casos especiales)

NEC 250.50

Reglas clave

• Todos los electrodos deben interconectarse
• No crear “tierras separadas”
• El sistema solar se une al sistema existente

Error grave: instalar un ground rod solo para el sistema solar sin interconectarlo.

6⃣ Dimensionamiento del conductor de tierra

No se dimensiona por corriente del sistema

Se dimensiona por:

• Tamaño del OCPD
• Tabla NEC correspondiente

NEC 250.66 / 250.122

Error común

• Usar conductor demasiado pequeño “porque es tierra”
• O sobredimensionar innecesariamente

7⃣ Grounding y SPD (protección contra sobretensiones)

Relación directa

Un SPD sin buen grounding es inútil.

Requisitos:

• Camino corto
• Baja impedancia
• Sin bucles
• Conexión directa al sistema de tierra

UL 1449

En sistemas solares

• SPD DC
• SPD AC
• SPD en baterías (si aplica)

8⃣ Errores críticos de campo (muy comunes)

Racks sin bonding real
Pintura interrumpiendo continuidad
Conduit metálico flotante
Tornillos no certificados
Ground rod aislado
SPD conectado a tierra “lejana”

Conclusión técnica

Grounding y bonding no son accesorios, ni opcionales, ni decorativos.

Son el sistema de seguridad pasiva más importante de toda la instalación solar.

Cuando todo falla — rayos, sobrecargas, errores humanos —
el grounding y bonding bien hechos son la última línea de defensa.

The post Grounding y Bonding en sistemas fotovoltaicos residenciales (NEC explicado) appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

Introducción

Uno de los mayores problemas en los sistemas fotovoltaicos residenciales no es la falta de tecnología, sino la normalización de malas prácticas.

Muchos sistemas:

• Funcionan “al principio”
• Pasan corriente
• Encienden el inversor

Pero están mal diseñados eléctricamente.

En solar, que algo funcione no significa que sea seguro.

Este post identifica los errores más comunes en cableado solar residencial, explica por qué son peligrosos, qué dice el NEC, y cómo corregirlos correctamente.

1⃣ Usar THHN expuesto al sol

El error #1 en instalaciones residenciales

Qué se hace mal

• THHN instalado sobre el techo
• THHN fuera de conduit
• THHN entrando directo al inversor desde los paneles

Qué dice el NEC

• THHN NO es resistente a rayos UV
• NEC 310 + 690.31 exigen conductores listados para uso exterior
• El nylon de THHN se degrada rápidamente con el sol

Riesgo real

• Endurecimiento del aislamiento
• Grietas invisibles
• Arcos eléctricos
• Fallas a tierra
• Incendio

Solución correcta

• Usar PV Wire o USE-2 en techo
• O llevar THHN completamente dentro de conduit
• Nunca dejar THHN expuesto al sol

2⃣ Ignorar correcciones por temperatura

Diseñar como si el techo estuviera a 30 °C

Qué se hace mal

• Usar tabla NEC 310.16 sin correcciones
• Diseñar con temperatura ambiente “ideal”
• Ignorar efecto del sol en el conduit

Qué dice el NEC

• NEC 310.15 exige correcciones térmicas
• NEC reconoce temperatura aditiva en techos
• La tabla NO aplica directamente en exteriores calientes

Riesgo real

• Sobrecalentamiento continuo
• Degradación del aislamiento
• Disparo intermitente de breakers
• Reducción drástica de vida útil

Solución correcta

• Diseñar con temperatura máxima anual
• Aplicar corrección por:
  • Ambiente
  • Techo
  • Altura sobre techo
• Separar conduit del techo

3⃣ No aplicar NEC 690.8 (doble 125 %)

El error invisible que mata sistemas lentamente

Qué se hace mal

• Diseñar conductores solo con Isc
• No considerar corriente continua
• Dimensionar “justo”

Qué dice el NEC

• NEC 690.8 exige:
  • 125 % por corriente continua
  • 125 % adicional para conductores/protecciones
• Resultado: 1.56 × Isc

Riesgo real

• Conductores operando al límite todo el día
• Calentamiento crónico
• Fallas prematuras
• Incendios silenciosos

Solución correcta

• Aplicar siempre el doble 125 %
• Usar ese valor para:
  • Ampacidad
  • Breakers
  • Fusibles

4⃣ Conduit sobrellenado

“Si cabe, sirve” — totalmente falso

Qué se hace mal

• Meter demasiados conductores
• No verificar fill ratio
• Usar conduit pequeño “para ahorrar”

Qué dice el NEC

• NEC Chapter 9:
  • Máx 40 % de ocupación (3 o más conductores)

Riesgo real

• Acumulación extrema de calor
• Imposibilidad de disipación térmica
• Daño simultáneo de todos los conductores

Solución correcta

• Calcular fill ratio
• Aumentar diámetro del conduit
• Separar circuitos si es necesario

5⃣ Mala coordinación de protecciones

Breakers y fusibles que no protegen

Qué se hace mal

• Breakers sobredimensionados
• Fusibles mal ubicados
• SPD omitidos o mal conectados

Qué dice el NEC

• NEC 690.9: protección contra sobrecorriente
• NEC 240: coordinación
• UL 1449: SPD correctamente clasificados

Riesgo real

• Protecciones que no abren
• Equipos destruidos
• Daños por rayos
• Incendios

Solución correcta

• Coordinación entre:
  • Conductores
  • Breakers
  • Fusibles
  • SPD
• Diseño escalonado de protecciones

6⃣ Grounding deficiente o inexistente

El error que hace inútil todo lo demás

Qué se hace mal

• Conduit metálico sin tierra
• Estructuras sin bonding
• SPD sin tierra efectiva

Qué dice el NEC

• NEC 250: grounding y bonding
• NEC 690.43: grounding PV

Riesgo real

• Choque eléctrico
• SPD inoperante
• Fallas por rayo
• Riesgo humano directo

Solución correcta

• Grounding continuo
• Bonding estructural
• Conductor de puesta a tierra correcto

7⃣ Terminales mal torqueados

El detalle pequeño que causa grandes incendios

Qué se hace mal

• “Apretar a mano”
• No usar torque wrench
• Ignorar especificación del fabricante

Qué dice el NEC

• NEC 110.14(D): torque correcto obligatorio

Riesgo real

• Conexión floja
• Calor localizado
• Arco eléctrico
• Incendio

Solución correcta

• Usar torque wrench
• Seguir valores del fabricante
• Documentar el torque

8⃣ Error clave: “Siempre se ha hecho así”

Este es el error más peligroso de todos.

El NEC cambia
La tecnología cambia
Las corrientes aumentan
Las baterías exigen más

Lo que antes “funcionaba” hoy puede ser peligroso.

Conclusión educativa

En sistemas solares:

Lo común no siempre es correcto
Lo correcto siempre es seguro

Evitar estos errores:

• Aumenta la vida del sistema
• Reduce riesgos
• Protege la inversión
• Cumple con NEC
• Protege vidas

The post Errores comunes en cableado solar residencial appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

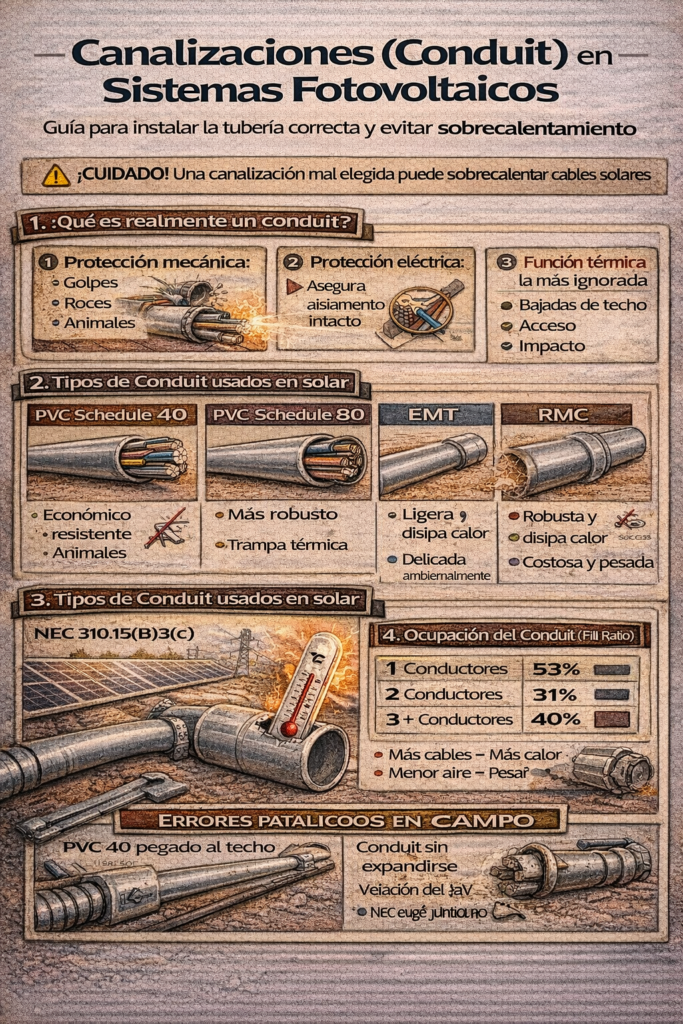

En un sistema fotovoltaico, la canalización no es solo un tubo para “meter cables”.
Es un componente eléctrico, térmico y mecánico que influye directamente en:

• La temperatura real del conductor
• La ampacidad efectiva
• La vida útil del aislamiento
• La seguridad contra incendios
• El cumplimiento con el NEC

Un sistema solar puede estar eléctricamente perfecto en papel…
y térmicamente condenado por una mala elección de conduit.

1⃣ ¿Qué es realmente una canalización?

Una canalización cumple cuatro funciones simultáneas:

1. Protección mecánica

Evita que los conductores sean dañados por:

• Golpes
• Roce
• Animales
• Vibración
• Intemperie

2. Protección eléctrica

Asegura que:

• Los conductores no queden expuestos
• No haya contactos accidentales
• Se mantenga el aislamiento intacto

3. Función térmica (la más ignorada)

El conduit:

• Atrapa calor
• Reduce la disipación térmica
• Aumenta la temperatura interna del cable

Esto reduce la ampacidad real del conductor.

4. Función normativa

El NEC exige canalización en muchos tramos:

• Bajadas de techo
• Tramos accesibles
• Zonas de impacto
• Entradas a equipos

El conduit no es neutral: afecta directamente el desempeño eléctrico.

2⃣ Tipos de canalización usados en sistemas solares

PVC Schedule 40

El más usado… y más abusado

Material:
Cloruro de polivinilo (PVC)

Características técnicas:

• Aislante eléctrico
• Bajo costo
• Resistente a corrosión
• Fácil de instalar

Ventajas:

• No se oxida
• Ideal para exteriores
• No conduce electricidad
• Económico

Limitaciones críticas:

• Baja resistencia UV prolongada
• Alta expansión térmica
• Se deforma con calor
• Fragilidad mecánica
• Atrapa mucho calor

PVC 40 en techo sin separación = horno térmico.

PVC Schedule 80

La versión reforzada del PVC

Características técnicas:

• Pared más gruesa
• Mayor resistencia mecánica
• Mismo comportamiento térmico que PVC 40

Ventajas:

• Más robusto
• Mejor protección física

Limitaciones:

• Más costoso
• Igual expansión térmica
• Igual problema térmico en techos

Más fuerte mecánicamente, igual de malo térmicamente.

EMT (Electrical Metallic Tubing)

El conduit metálico ligero

Características técnicas:

• Acero galvanizado
• Alta conductividad térmica
• Excelente disipación de calor
• Buena rigidez estructural

Ventajas:

• Disipa calor mejor que PVC
• Más compacto
• Menor expansión térmica
• Apariencia profesional

Limitaciones:

• Se oxida en ambientes salinos
• Requiere grounding
• Más difícil de trabajar
• No ideal en techos costeros

Térmicamente superior, ambientalmente delicado en Puerto Rico.

RMC (Rigid Metal Conduit)

El tanque blindado del conduit

Características técnicas:

• Acero rígido
• Máxima resistencia mecánica
• Excelente disipación térmica

Ventajas:

• Ultra robusto
• Excelente térmicamente
• Ideal para bajadas verticales

Limitaciones:

• Muy costoso
• Muy pesado
• Difícil instalación
• Requiere herramientas especiales

Excesivo para la mayoría de residencias.

3⃣ NEC 300 — Lo que realmente exige el código

El Artículo 300 del NEC regula la instalación física de canalizaciones.

NEC 300.4 — Protección contra daño físico

Exige conduit donde el cable pueda dañarse.

NEC 300.5 — Profundidad de enterramiento

Define profundidad mínima para conduit enterrado.

NEC 300.11 — Soporte

Exige que el conduit esté firmemente soportado.

El NEC no ve el conduit como decoración: lo ve como protección crítica.

4⃣ Fill ratio (ocupación del conduit)

NEC Chapter 9, Table 1

¿Qué es?

Es el porcentaje del área interna del conduit ocupada por conductores.

Límites NEC:

¿Por qué importa térmicamente?

Más cables =
Más calor =
Menos aire =
Peor disipación térmica

Un conduit lleno es un horno cerrado.

5⃣ Conduit en techo = horno solar

NEC 310.15(B)(2) / (B)(3)(c)

Cuando un conduit está:

• Expuesto al sol
• Pegado al techo
• Sin ventilación

La temperatura real interna puede subir a:

60–75 °C, aunque el aire esté a 35 °C.

NEC exige corrección térmica adicional

Ejemplo:

Separar el conduit del techo no es estética: es ingeniería térmica.

6⃣ Expansión térmica del PVC

El asesino silencioso de canalizaciones

El PVC se expande:

~3–5 mm por metro
por cada 10 °C de aumento térmico.

Resultado real en techos:

• Tramos largos se arquean
• Codos se separan
• Abrazaderas se rompen
• Conduit se raja

NEC exige juntas de expansión

En tramos largos y expuestos al sol.

El PVC se mueve aunque tú no lo veas.

7⃣ Mejores prácticas profesionales

Separar conduit del techo

Usar:

• Unistrut
• Soportes de 1½″–3½″
• Ventilación inferior

Limitar ocupación del conduit

• Máx 40%
• Usar conduit más grande si es necesario

Usar EMT donde sea posible

• Mejora disipación térmica
• Reduce correcciones térmicas

Soportar correctamente

• Abrazaderas UV
• Separación correcta
• Evitar vibraciones

8⃣ Errores críticos en campo

• PVC pegado al techo
• Conduit lleno
• Sin corrección térmica
• Sin juntas de expansión
• EMT sin grounding
• Mezclar PVC + EMT mal unido

Conclusión educativa

Las canalizaciones no son accesorios estéticos.
Son parte activa del sistema térmico y eléctrico.

Un sistema solar puede fallar no por el cable…
sino por el tubo que lo rodea.

The post Canalizaciones (conduit) en sistemas fotovoltaicos appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.

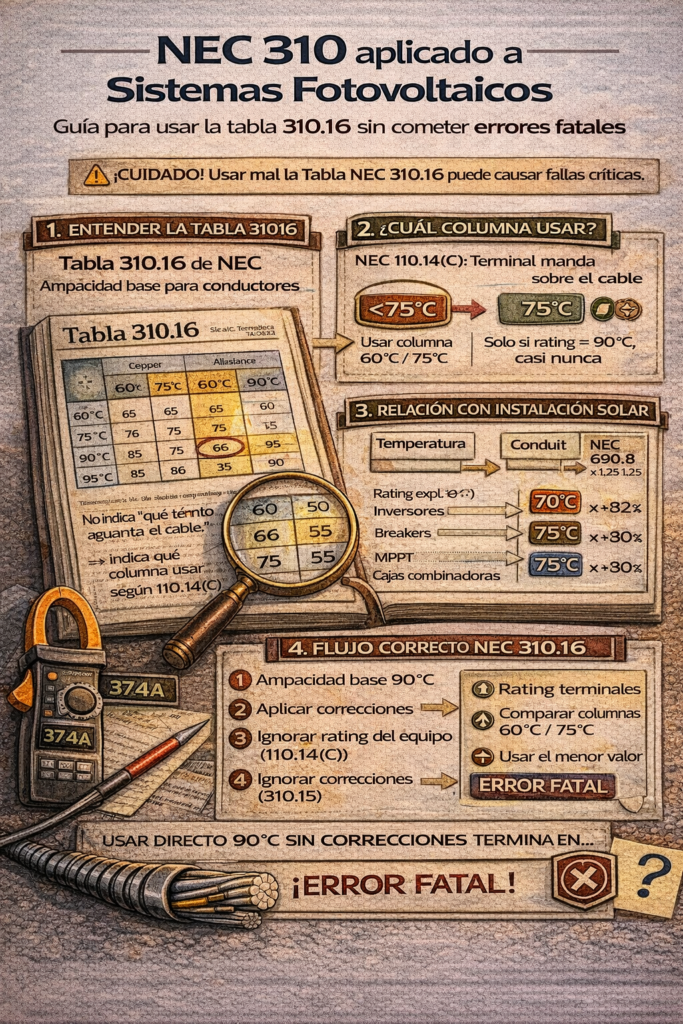

“Aquí es donde la mayoría de los diseños solares fallan sin saberlo.”

1⃣ ¿Qué es realmente el NEC 310?

El Artículo 310 del NEC es el corazón del diseño de conductores eléctricos.
Define cuánta corriente puede transportar un conductor bajo condiciones específicas sin exceder su temperatura segura.

Pero algo crítico:

NEC 310 no fue escrito específicamente para solar.
Fue escrito para sistemas eléctricos generales.

Por eso, en sistemas fotovoltaicos, NEC 310 nunca se usa solo — siempre debe combinarse con NEC 690.

¿Qué regula NEC 310?

NEC 310 regula:

• Tipos de conductores
• Aislamientos
• Ratings térmicos
• Ampacidad base
• Factores de corrección
• Condiciones de instalación

¿Qué NO regula NEC 310?

• No considera corriente solar continua
• No considera strings en paralelo
• No considera techo caliente
• No considera baterías
• No considera MPPT

Por eso NEC 690 modifica NEC 310 para solar.

2⃣ Anatomía completa de la Tabla NEC 310.16

La tabla 310.16 es la más usada del NEC.
Contiene la ampacidad base para conductores de cobre y aluminio.

Cada fila representa:

• Un calibre (AWG o kcmil)
• Un material (cobre o aluminio)
• Un tipo de aislamiento

Columnas térmicas:

Estas columnas NO indican “qué tanto aguanta el cable”,
indican cuánta corriente puede transportar sin degradarse térmicamente.

3⃣ El error más común: usar siempre la columna de 90 °C

Muchos instaladores piensan:

“Mi cable dice 90 °C, así que puedo usar la columna de 90 °C.”

Eso es falso en la mayoría de los casos.

Por qué es falso:

Porque NEC 110.14(C) establece que:

La ampacidad final del conductor
no puede exceder el rating térmico de los terminales del equipo.

Realidad en equipos solares:

Esto obliga a usar la columna de 75 °C,
aunque el cable sea de 90 °C.

El terminal manda sobre el cable. Siempre.

4⃣ Entonces… ¿para qué sirve la columna de 90 °C?

Gran pregunta.
No es inútil.

La columna de 90 °C se usa para:

• Aplicar factores de corrección por temperatura
• Aplicar factores por número de conductores
• Ver si el cable sigue siendo seguro térmicamente

Flujo correcto NEC:

1⃣ Tomar ampacidad base de 90 °C
2⃣ Aplicar correcciones térmicas
3⃣ Aplicar correcciones por conductores
4⃣ Comparar con la columna de 75 °C
5⃣ La menor gana

Esto es uno de los conceptos más mal entendidos del NEC.

5⃣ NEC 310 + NEC 310.15 (correcciones)

NEC 310.15 define:

• Factores por temperatura
• Factores por número de conductores
• Condiciones especiales

Ejemplo conceptual:

Cable #8 cobre THWN-2:

• 90 °C → 55 A
• 75 °C → 50 A

Ambiente: 50 °C
Factor térmico: 0.82

Ampacidad corregida:
55 A × 0.82 = 45.1 A

Resultado final NEC:

Aunque térmicamente el cable soporta 45.1 A,
no puede usarse por encima de 50 A (75 °C columna).

6⃣ NEC 310 + NEC 690 (por qué NEC 310 no basta)

NEC 690 introduce reglas adicionales:

NEC 690.8 — Doble 125 %

Obliga a diseñar con:

I_diseño = 1.56 × I_sc

NEC 690.31 — Cableado PV

Exige que los conductores:

• Sean resistentes UV
• Sean aprobados para DC
• Sean aptos para exteriores

Resultado:
NEC 310 te dice cuán grande debe ser el cable.
NEC 690 te dice cómo y cuándo sobredimensionarlo.

7⃣ Ejemplo completo NEC 310 + NEC 690

Datos:

• I_sc string = 18.7 A
• 2 strings → 37.4 A
• Terminales: 75 °C
• Ambiente: 50 °C
• 4 conductores en conduit
• En techo

Paso 1 — NEC 690.8

37.4 × 1.56 = 58.34 A

Paso 2 — Selección preliminar

#6 AWG:

• 90 °C → 75 A
• 75 °C → 65 A

Paso 3 — Corrección térmica

75 × 0.82 = 61.5 A

Paso 4 — Corrección por conductores

61.5 × 0.80 = 49.2 A

Paso 5 — Siguiente tamaño

#4 AWG:

• 90 °C → 95 A
• 75 °C → 85 A

Correcciones:

95 × 0.82 × 0.80 = 62.3 A

8⃣ Errores fatales con NEC 310

• Usar siempre 90 °C
• Ignorar 110.14(C)
• Ignorar 690.8
• Ignorar techo
• Ignorar número de conductores

Conclusión educativa

NEC 310 es una herramienta poderosa…
pero peligrosa si se usa sola.

En sistemas solares, NEC 310 sin NEC 690 es un diseño incompleto.

The post NEC 310 aplicado a sistemas fotovoltaicos appeared first on Tu Sistema Solar PR | Tu Profesor Solar en PR.
