Introducción: el punto más delicado del sistema solar
Un sistema fotovoltaico puede tener:
- Buenos paneles
- Buen inversor
- Buen cableado
- Buenas protecciones
Y aun así fallar completamente en el punto más crítico:
👉 donde se conecta a la casa.
Ese punto se llama interconexión, y es donde el NEC 705 entra en juego.
Este post te explica qué es, por qué existe la regla, y cómo hacerlo bien, sin fórmulas complicadas.
1️⃣ ¿Qué es la interconexión?
La interconexión es el punto donde el sistema solar se conecta al sistema eléctrico existente de la vivienda.
En términos simples:
- El inversor solar se conecta al panel eléctrico principal
- Desde ahí, la energía solar se distribuye a la casa
- Si sobra energía, puede ir hacia la red (según el sistema)
👉 Aquí es donde dos fuentes de energía se encuentran:
- La red eléctrica (utility)
- El inversor solar
2️⃣ ¿Qué es backfeed? (explicado fácil)
Normalmente:
- La energía entra al panel por el main breaker
- Luego baja a los breakers de los circuitos
Con solar ocurre algo diferente:
🔄 El inversor empuja energía hacia el panel, en sentido contrario.
A esto se le llama backfeed.
¿Por qué importa?
Porque el panel no fue diseñado originalmente para recibir energía por ambos lados sin límites.
👉 Si no se controla:
- El busbar puede sobrecargarse
- El panel puede calentarse
- Se crea riesgo de incendio
3️⃣ ¿Qué es el busbar y por qué es tan importante?
El busbar es la barra metálica interna del panel eléctrico que distribuye la corriente a los breakers.
Tiene un valor nominal, por ejemplo:
- Busbar de 200 A
- Busbar de 150 A
- Busbar de 125 A
📌 Ese valor indica cuánta corriente puede manejar de forma segura.

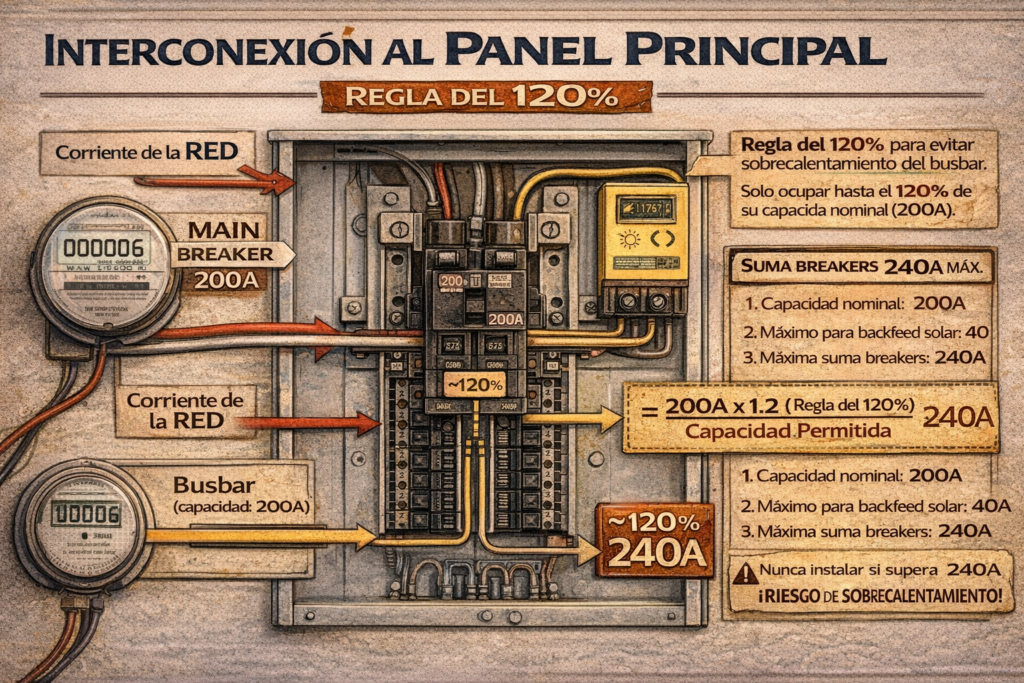

4️⃣ La famosa regla del 120% (NEC 705 explicada sin estrés)
El NEC dice, de forma simplificada:
La suma de la corriente del main breaker
más la del breaker solar
no puede exceder el 120% del busbar
Fórmula simple:
(Main breaker + Breaker solar) ≤ 120% del busbar

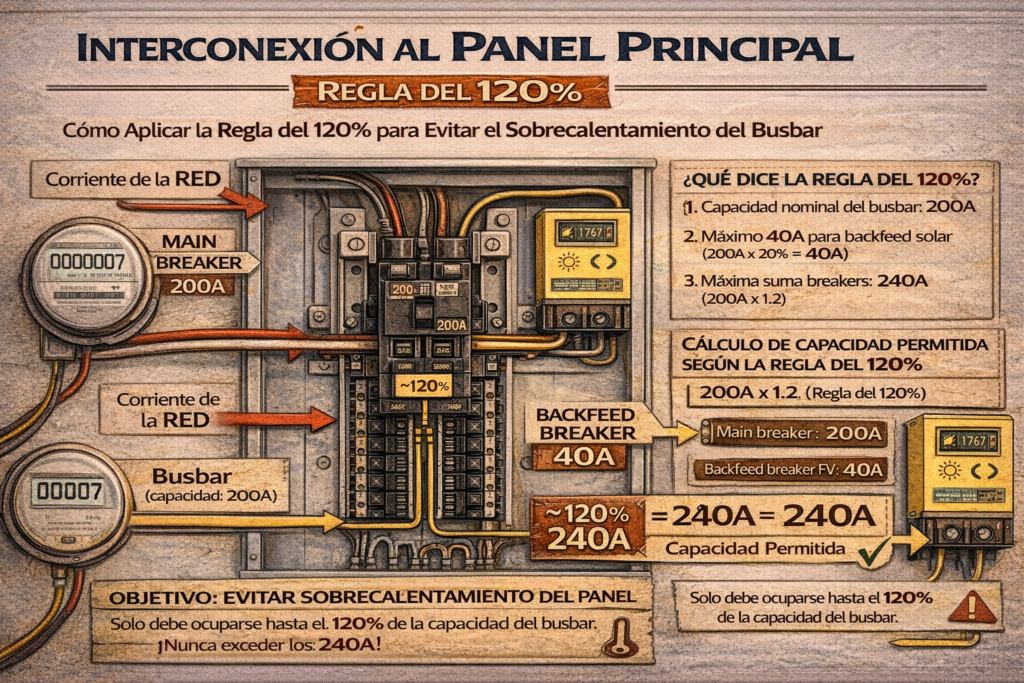

🧠 Ejemplo sencillo (muy común)
Panel residencial típico:
- Busbar: 200 A
- Main breaker: 200 A
120% de 200 A = 240 A
Ahora evaluamos:
200 A (main) + breaker solar = ¿≤ 240 A?
👉 Máximo breaker solar permitido:
240 A – 200 A = 40 A
✅ Un breaker solar de 40 A o menos cumple
❌ Uno de 50 A o más NO cumple
5️⃣ ¿Por qué el NEC permite ese 20% extra?
Porque el NEC asume que:
- El main breaker rara vez opera al 100% continuo
- La energía solar reduce carga del utility
- El busbar puede manejar ese margen si se cumplen las condiciones
👉 No es un permiso “libre”, es un límite controlado.
6️⃣ Ubicación correcta del breaker solar (muy importante)
El NEC exige que el breaker solar:
- Se instale en el extremo opuesto al main breaker
- Esto distribuye mejor la corriente en el busbar
- Reduce concentración de calor
📌 Esto NO es estética, es seguridad térmica.
7️⃣ Métodos permitidos de interconexión (resumen claro)
✅ Método 1: Backfeed breaker (el más común)
- Breaker solar en el panel principal
- Debe cumplir la regla del 120%
- Debe estar correctamente ubicado y rotulado
✅ Método 2: Supply-side connection (line-side tap)
- Conexión antes del main breaker
- Requiere más cuidado
- Normalmente usado cuando el 120% no cumple
- Muy regulado y dependiente del utility
❌ Método incorrecto
- Conectar “donde quepa”
- Usar subpanel sin criterio
- Ignorar capacidad del busbar
8️⃣ Errores comunes que causan rechazo en inspección ❌
- Violación de la regla del 120%
- Breaker solar mal ubicado
- Panel no listado para backfeed
- Breaker solar sobredimensionado
- Falta de rotulación
- Ignorar NEC 705
👉 Este es uno de los motivos más frecuentes de “rejected inspection”.
9️⃣ Relación con protecciones y grounding
La interconexión correcta depende de:
- Breakers bien dimensionados
- Coordinación con protecciones AC
- Grounding continuo del sistema
- SPD ubicado cerca del punto de interconexión
Todo trabaja como un solo sistema.
Conclusión (mensaje clave)
🔌 La interconexión no es solo “poner un breaker solar”.
Es un punto crítico de seguridad, donde:
- Se protege el panel
- Se protege la casa
- Se protege a las personas
Un diseño correcto según NEC 705:
- Evita sobrecalentamiento
- Evita incendios
- Pasa inspecciones
- Hace el sistema confiable a largo plazo
