Protecciones, desconexión, ubicación y seguridad del sistema de almacenamiento
Categoría: 🔌 Diseño eléctrico de sistemas solares
Subcategoría: 🔋 Sistemas de almacenamiento de energía (ESS)
🎯 OBJETIVO DEL POST
Que cualquier lector —desde principiante hasta instalador— entienda:
- Qué regula el NEC 706
- Qué hace segura una batería en una casa
- Qué protecciones son obligatorias
- Cómo se integran con el sistema solar
- Cuáles son los errores más peligrosos en campo
🧠 1️⃣ ¿QUÉ ES UN ESS SEGÚN EL NEC?
El NEC define un Energy Storage System (ESS) como:
Un sistema capaz de almacenar energía y entregarla posteriormente.
Ejemplos:
- Baterías de litio (LiFePO₄, NMC)
- Bancos de baterías acoplados a inversor
- Sistemas híbridos
📘 Artículo aplicable:
NEC 706
⚠️ 2️⃣ ¿POR QUÉ EL NEC TIENE UN ARTÍCULO SOLO PARA BATERÍAS?
Porque una batería:
- Puede entregar corriente extremadamente alta instantáneamente
- Puede alimentar una falla indefinidamente
- No depende del sol para producir energía
- Puede generar incendios si se instala mal
👉 Es una fuente de energía permanente.
🔌 3️⃣ MEDIOS DE DESCONEXIÓN (NEC 706.7)
Cada sistema de baterías debe tener:
✅ Un disconnect visible y accesible
Debe permitir:
- Aislar la batería del sistema
- Trabajo seguro
- Respuesta de emergencia
📍 Ubicación:
- Cercano al ESS
- Claramente identificado
🛡️ 4️⃣ PROTECCIÓN CONTRA SOBRECORRIENTE (OCPD)
📘 NEC 706.31
Las baterías deben tener protección contra:
- Cortocircuitos
- Sobrecorriente
- Fallas en conductores
Esto se logra con:
- Fusibles DC
- Breakers listados para DC
⚠️ Error común:
Usar breakers AC en circuitos de batería.
🌡️ 5️⃣ CONTROL TÉRMICO Y ESPACIOS DE INSTALACIÓN
Las baterías requieren:
- Espacio de ventilación
- Temperatura controlada
- Protección contra daño físico
No deben instalarse:
❌ En espacios cerrados sin ventilación
❌ Cerca de fuentes de calor
❌ En lugares inundables
🏠 6️⃣ UBICACIÓN PERMITIDA EN RESIDENCIAS
Depende del tipo de batería y su certificación.
Ejemplos permitidos:
✔ Garaje
✔ Cuarto técnico
✔ Exterior (listadas para ello)
Requisitos:
- Separación de paredes
- Altura adecuada
- Protección mecánica
📜 7️⃣ CERTIFICACIONES CLAVE
Las baterías modernas deben estar listadas bajo:
🔹 UL 9540 → Sistema completo ESS
🔹 UL 1973 → Baterías estacionarias
🔹 UL 9540A → Evaluación de propagación térmica
👉 Esto determina dónde puedes instalarlas.
🔗 8️⃣ RELACIÓN CON EL INVERSOR
En sistemas híbridos:
- La batería se conecta al inversor
- El inversor controla carga y descarga
- El BMS protege internamente la batería
Pero:
⚠️ El BMS NO reemplaza las protecciones del NEC.
🌍 9️⃣ GROUNDING Y BONDING EN BATERÍAS
Requisitos:
- Enclosure conectado a tierra
- Continuidad de grounding
- Camino de falla efectivo
Relación directa con:
NEC 250
NEC 690
NEC 705
❌ 1️⃣0️⃣ ERRORES COMUNES EN CAMPO
🚫 Sin disconnect visible
🚫 Sin fusible en el conductor de batería
🚫 Instalación en closet sin ventilación
🚫 Breakers AC en DC
🚫 Baterías sin listado UL
🚫 Distancias incorrectas a paredes
✅ CONCLUSIÓN EDUCATIVA
Las baterías:
No son un “backup”.
Son una fuente de energía completa dentro de tu casa.
Diseñarlas según NEC 706:
- Evita incendios
- Permite mantenimiento seguro
- Protege el sistema completo
- Cumple inspección
🖼️ VISUALES PARA ESTE POST
Cuando me confirmes:

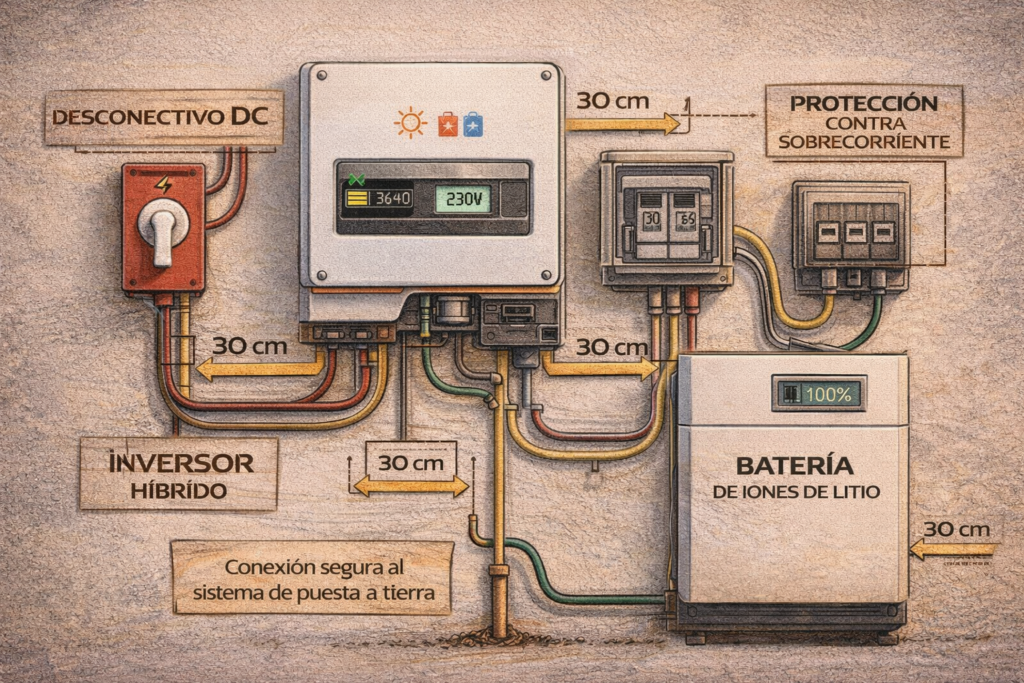

1️⃣ Imagen destacada estilo NEC Handbook
ESS + disconnect + OCPD + inversor + ubicación correcta
2️⃣ Infografía técnica
- Componentes obligatorios
- Ubicación permitida
- Certificaciones
- Errores comunes
